Dasqua 5111-1005 Kulaklı Analog Komparatör Saati | 0-10 mm / 0.01 mm

Dasqua 5111-1005 kulaklı analog komparatör saati, hassas doğrusal ölçümler ve küçük sapmaların tespiti için tasarlanmış yüksek doğruluklu bir ölçüm cihazıdır. 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü sayesinde yüzey düzlüğü kontrolü, mil salgısı ölçümü ve makine ayarlarının hassas şekilde kontrol edilmesi gibi uygulamalarda güvenilir sonuçlar sunar. DIN 878 standardına uygun olarak üretilen komparatör saati, sağlam mekanizması ve akıcı ibre hareketi ile endüstriyel ölçüm işlemlerinde stabil ve tekrarlanabilir ölçümler yapılmasına yardımcı olur.

Dasqua 5111-1005 Kulaklı Analog Komparatör Saati Özellikleri

- Dasqua 5111-1005, DIN 878 standardına uygun olarak üretilmiş olup hassas ölçüm uygulamalarında güvenilir ve tekrarlanabilir sonuçlar sağlar.
- 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü sayesinde küçük sapmaların ve hassas toleransların kolayca tespit edilmesine olanak tanır.
- Hassas taşlanmış ölçüm çubuğu ve soket yapısı sayesinde yüksek doğruluk ve düzgün çalışma performansı sunar.
- Hassas taşlanmış pirinç dişli mekanizması ve mücevher yataklı (jeweled) sistem sayesinde ibre hareketi akıcı ve stabil şekilde ilerler.
- Tungsten karbür uç yapısı sayesinde farklı ölçüm uçlarıyla kullanılabilir ve aşınmaya karşı dayanıklıdır.
- Kulaklı (lug back) arka bağlantı yapısı sayesinde komparatör standlarına ve manyetik tabanlara güvenli şekilde monte edilebilir.
- Çift skala tasarımlı kadranı sayesinde ölçüm değerleri farklı yönlerden kolayca okunabilir ve sapmalar hızlı şekilde takip edilebilir.
- Ayarlanabilir tolerans göstergeleri sayesinde ölçüm sırasında kabul edilebilir üst ve alt sınırlar kolayca takip edilebilir.
- Sert eloksallı (anodik oksit kaplamalı) alüminyum gövde yapısı, düşük deformasyon ve uzun ömürlü kullanım sağlar.
- Dasqua 5111-1005 komparatör; yüzey düzlüğü kontrolü, mil salgısı ölçümü, paralellik kontrolü ve makine ayar işlemleri gibi birçok ölçüm uygulamasında kullanılabilir.
- Ürün kutu içeriği; komparatör saati, kulak bağlantı aparatı, üretici test belgesi

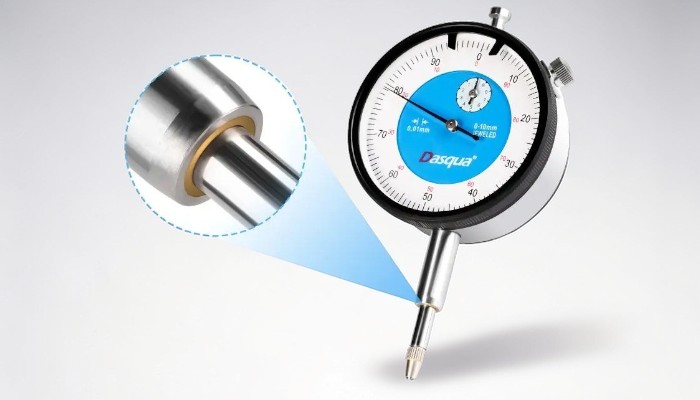

İçerisinde bulunan bakır burç aşınmayı azaltarak daha uzun kullanım ömrü sağlar.

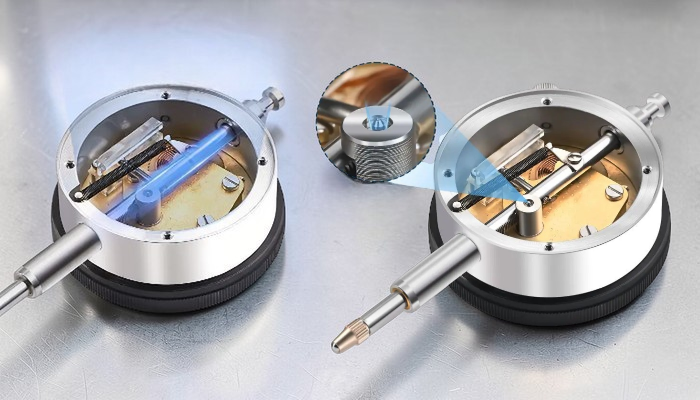

Hassas taşlama ile üretilen mekanizma, ölçüm çubuğunun eşmerkezli ve stabil hareket etmesini sağlayarak daha doğru ölçüm sonuçları elde edilmesine yardımcı olur. Mücevher yataklı (jeweled) mekanizma ise sürtünmeyi azaltarak daha akıcı ibre hareketi ve uzun servis ömrü sunar.

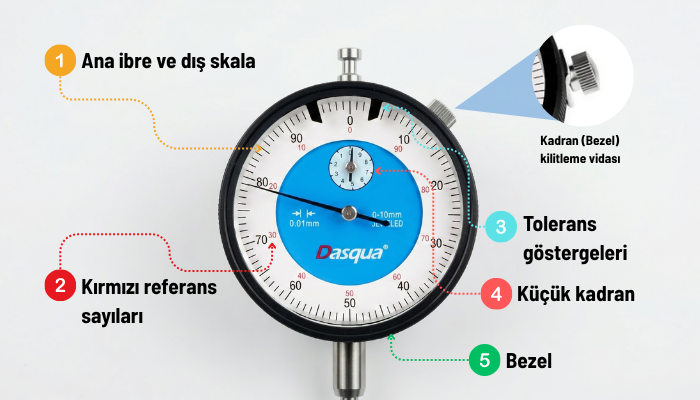

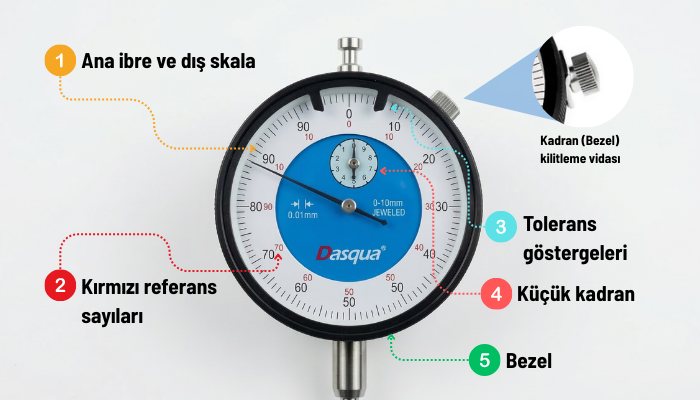

1. Ana ibre ve dış skala

Komparatörün ana ölçüm değeri dıştaki büyük skaladan okunur. Bu modelde her çizgi 0.01 mm ölçüm değerini ifade eder ve ibrenin bir tam tur dönmesi 1 mm ölçü değişimine karşılık gelir.

2. Kırmızı referans sayıları

Komparatör kadranındaki kırmızı sayılar ters yönde yapılan ölçümlerin daha kolay okunmasını sağlar. İbre saat yönünün tersine hareket ettiğinde operatör ölçüm değerini kırmızı skala üzerinden doğrudan okuyabilir.

Örnek:
Komparatör sıfırlandıktan sonra ibre sola doğru hareket edip siyah skalada 80 değerini gösteriyorsa, kırmızı skalada 20 okunur. Bu durumda ölçüm değeri 0.20 mm’dir.

3. Tolerans göstergeleri

Kadranın üst kısmında bulunan ayarlanabilir tolerans göstergeleri, kabul edilebilir ölçüm aralığını belirlemek için kullanılır. Operatör ölçüm sırasında ibrenin bu iki gösterge arasında kalıp kalmadığını kontrol ederek parçanın tolerans içinde olup olmadığını hızlıca anlayabilir. Bu özellik özellikle seri üretim ve kalite kontrol ölçümlerinde büyük kolaylık sağlar.

Örnek: Tolerans göstergeleri 0.20 mm ile 0.40 mm arasına ayarlandığında, ibre bu aralıkta kaldığı sürece ölçülen parça kabul edilebilir tolerans içindedir.

4. Küçük kadran (tur sayacı)

Ortadaki küçük kadran, ana ibrenin attığı tur sayısını gösterir. Ana ibre her tam tur attığında küçük kadran 1 mm ilerler ve böylece toplam ölçüm değeri kolayca takip edilebilir.

5. Sıfırlama ve bezel ayarı

Komparatör ölçüm yapılacak yüzeye temas ettirildikten sonra dıştaki döner çerçeve (bezel) çevrilerek ibre 0 noktasına hizalanır. Bu işlem referans noktasını belirler ve ölçüm sırasında oluşan sapmaların kolayca görülmesini sağlar. Gerekirse kadran (bezel) kilitleme vidası sıkılarak ayar sabitlenebilir.

Komparatörde ölçüm değeri nasıl okunur?

Örnek:
Küçük kadran 2’yi, ana ibre ise 35’i gösteriyorsa ölçüm değeri 2.35 mm’dir. Küçük kadran milimetreyi, ana ibre ise 0.01 mm hassasiyetindeki ölçüm değerini gösterir.

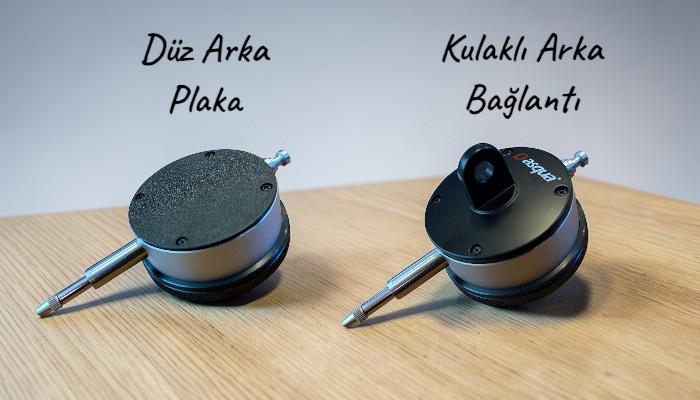

Komparatör ile birlikte verilen kulak aparatı sayesinde cihaz, komparatör standlarına veya manyetik tabanlara kolayca monte edilebilir. Düz arka plaka tasarımı ise farklı ölçüm aparatlarıyla esnek kullanım imkânı sunar.

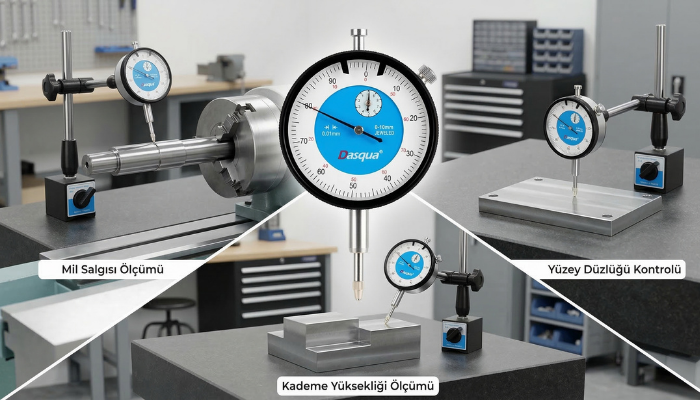

Dasqua 5111-1005 komparatör saati; yüzey düzlüğü kontrolü, mil salgısı ölçümü, kademe yüksekliği ölçümü ve makine ayar işlemleri gibi birçok ölçüm uygulamasında kullanılabilir. Komparatör saatleri ölçüm sırasında sabitlenebilmesi için manyetik komparatör standı ile birlikte kullanılmalıdır.. Stand ürün ile birlikte verilmez ve ayrı olarak temin edilmelidir.

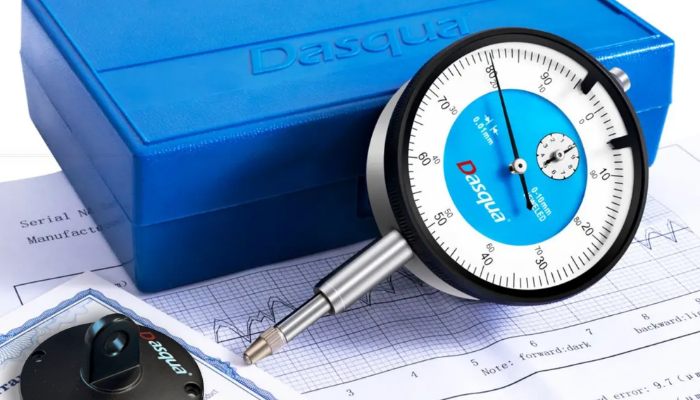

Ürün kutu içeriği; komparatör saati, kulak bağlantı aparatı, üretici test belgesi
