Dasqua 5221-1129-A Yakut Uçlu Salgı Komparatörü | 0 - 0.8 mm

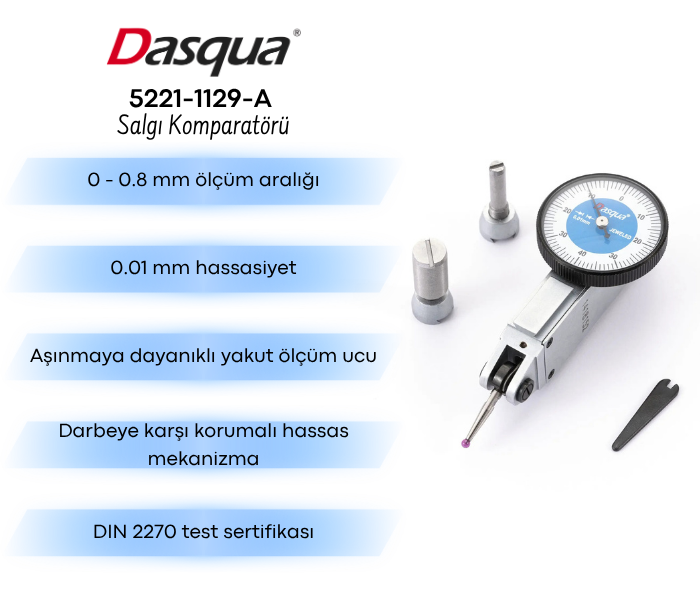

Dasqua 5221-1129-A, 0 - 0.8 mm ölçüm aralığı ve 0.01 mm hassasiyetiyle yüzey düzgünlüğü, hizalama ve salgı kontrollerinde kullanılan analog bir salgı komparatörüdür. Aşınmaya dayanıklı yakut ölçüm ucu, darbeye karşı korumalı mekanizması ve kompakt 30 mm kadranıyla hassas ölçüm uygulamalarına uygundur.

Dasqua 5221-1129-A Yakut Uçlu Salgı Komparatörü Özellikleri

- Dasqua 5221-1129-A yakut uçlu salgı komparatörü, 0 - 0.8 mm aralığındaki küçük yüzey ve konum farklılıklarının kontrol edilmesini sağlar.
- 0.01 mm hassasiyeti sayesinde ölçüm kolunda oluşan küçük hareketler kadran üzerinden takip edilebilir.
- Aşınmaya dayanıklı yakut ölçüm ucu, yoğun kullanımlarda temas yüzeyinin yapısını korumaya yardımcı olur.
- Kollu ölçüm sistemi; standart komparatörlerin ulaşmakta zorlandığı dar, açılı ve girintili yüzeylere erişimi kolaylaştırır.
- Dasqua 5221-1129-A; yüzey düzgünlüğü, doğrusallık, hizalama ve eksenel veya radyal salgı kontrollerinde kullanılabilir.
- Darbeye karşı korumalı hassas dişli mekanizması, ibrenin düzgün ve kararlı hareket etmesini sağlar.
- Mücevher yataklı iç mekanizma, sürtünmenin ve mekanik aşınmanın azaltılmasına yardımcı olur.

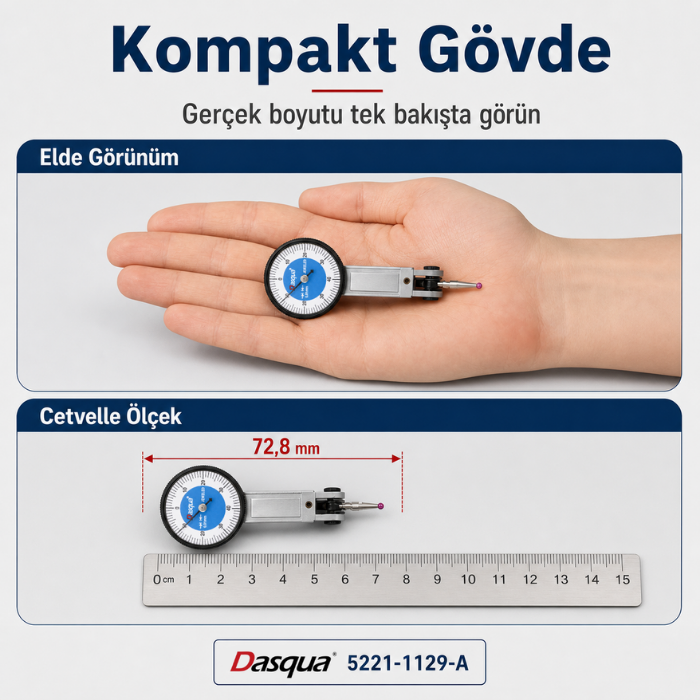

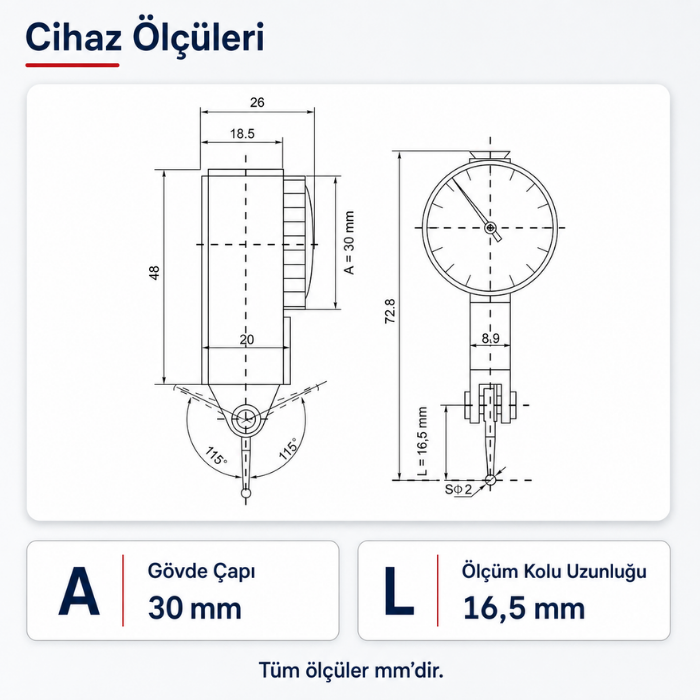

- 30 mm çapındaki kompakt kadran, iki yöndeki sapmaların izlenebilmesini sağlayan 0-40-0 skala düzenine sahiptir.
- Döndürülebilir kadran çerçevesi sayesinde ibre, ölçüm öncesinde referans noktasına göre kolayca sıfırlanabilir.
- Ürünle birlikte verilen 4 mm ve 8 mm bağlantı sapları, farklı komparatör standları ve manyetik ayaklarla kullanılmasına imkân tanır.
- Dasqua salgı komparatörü, ölçüm hatası ve histerezis değerlerinin belirlenen sınırlar içinde olduğunu gösteren DIN 2270 üretici test sertifikasıyla birlikte sunulur.

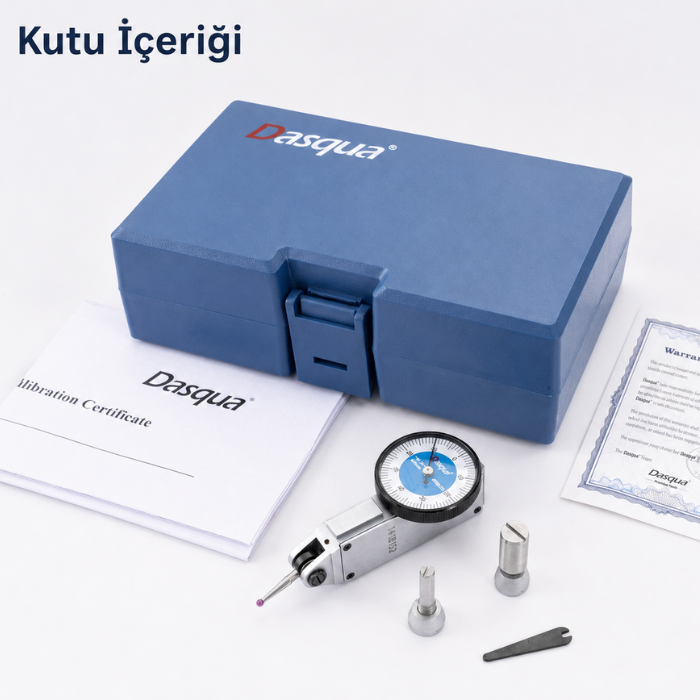

- Kutu içeriğinde salgı komparatörü, 4 mm ve 8 mm bağlantı sapları, ölçüm ucu anahtarı, koruyucu taşıma kutusu ve üretici test sertifikası bulunur.

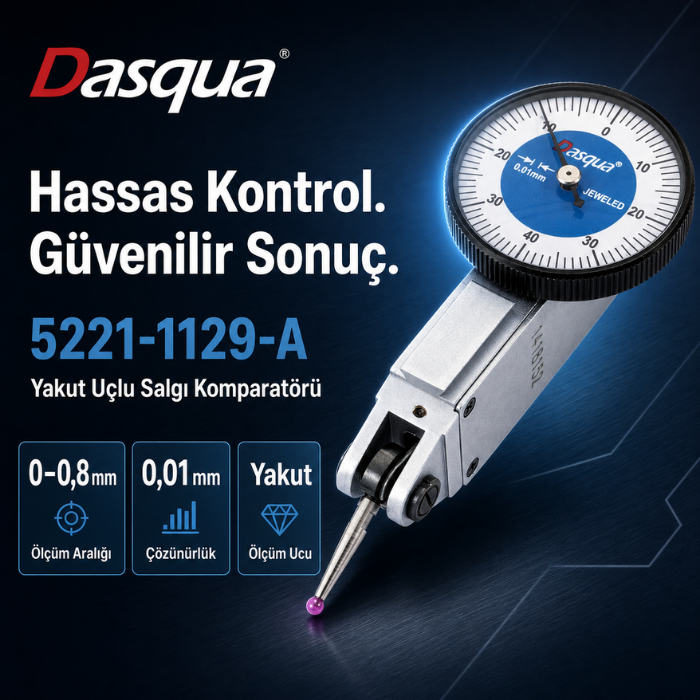

Dasqua 5221-1129-A; 0–0,8 mm ölçüm aralığı, 0,01 mm çözünürlüğü ve yakut temas ucuyla yüzeydeki küçük değişimlerin kontrollü biçimde izlenmesini sağlar. Kompakt kollu yapısı, farklı ölçüm ve kontrol uygulamalarında pratik kullanım sunar.

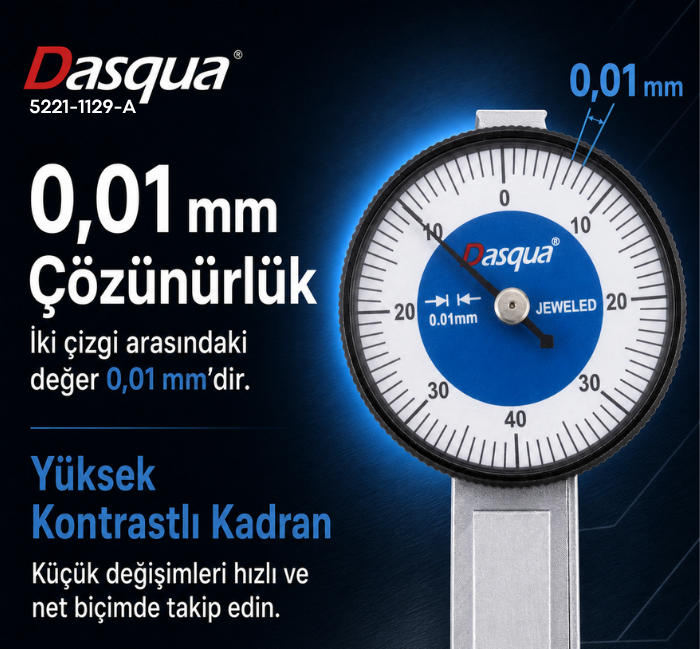

Kadrandaki ardışık iki çizgi, 0,01 mm ölçüm değişimini gösterir. Yüksek kontrastlı ve belirgin işaretlemelere sahip kadran, küçük değişimlerin hızlı ve kolay biçimde takip edilmesini sağlar.

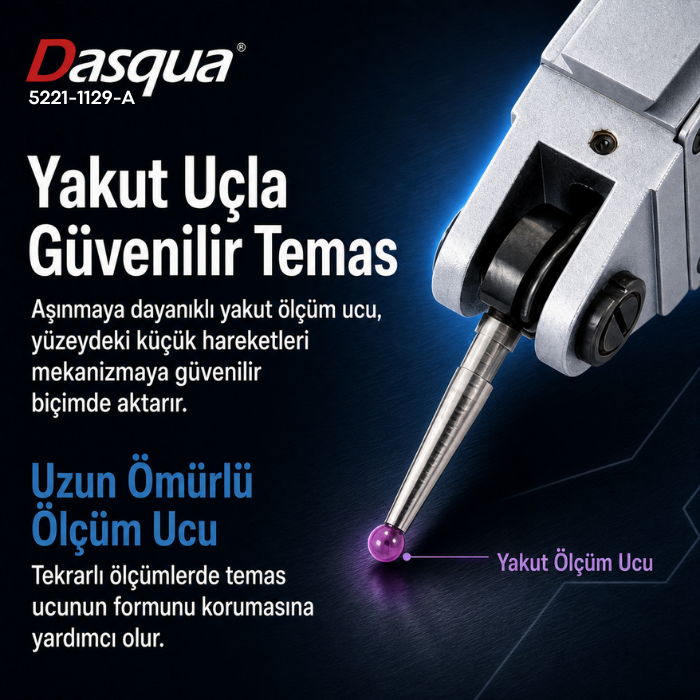

Yakut ölçüm ucu, aşınmaya dayanıklı yapısıyla tekrarlı ölçümlerde temas formunu korumaya yardımcı olur. Yüzeydeki küçük hareketleri mekanizmaya kararlı biçimde aktararak uzun süreli ve güvenilir kullanım sunar.

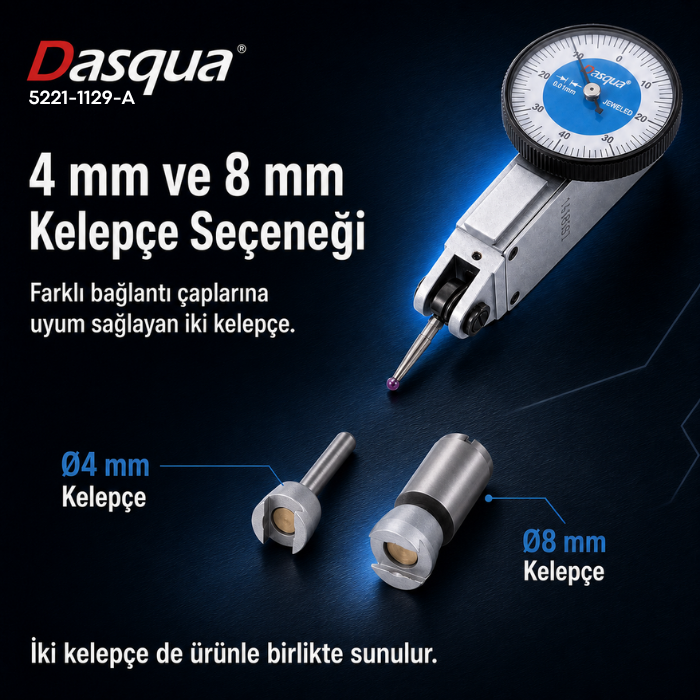

Ürünle birlikte sunulan 4 mm ve 8 mm kelepçeler, farklı bağlantı çaplarına sahip komparatör standlarıyla kullanım imkânı sağlar. Standın tutucu çapına uygun kelepçe seçilerek cihaza takılır; iki kelepçe aynı anda kullanılmaz.

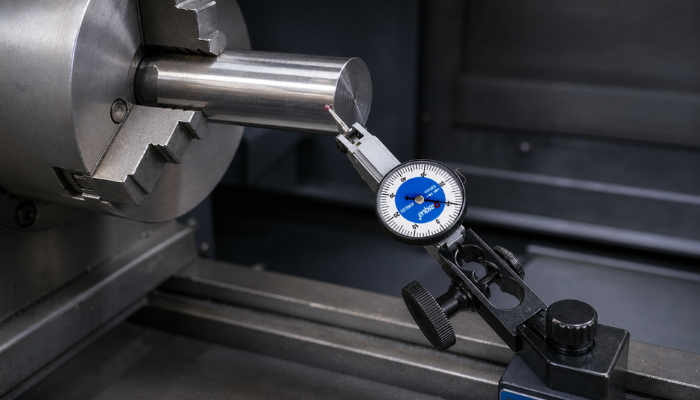

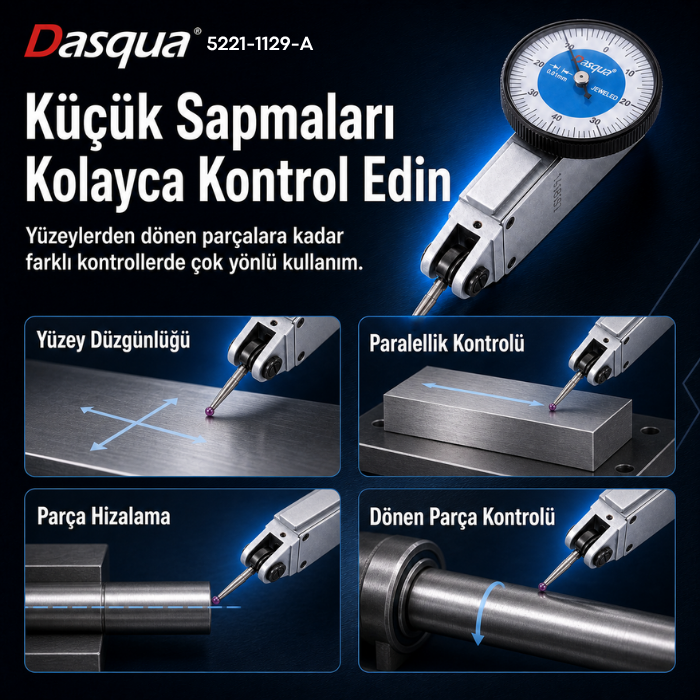

Kollu ölçüm yapısı; yüzey düzgünlüğü, paralellik, parça hizalama ve dönen parçalardaki sapmaların kontrolünde kullanılabilir. Ölçüm ucundaki küçük hareketleri kadrana aktararak yüzey ve konum farklılıklarının kolayca karşılaştırılmasını sağlar.

Dasqua 5221-1129-A, 4 mm veya 8 mm tutucu çapına sahip uyumlu komparatör standlarıyla kullanılabilir. Komparatör standı ürün içeriğine dahil değildir; yapılacak ölçüme uygun model ayrıca seçilerek sipariş edilmelidir.

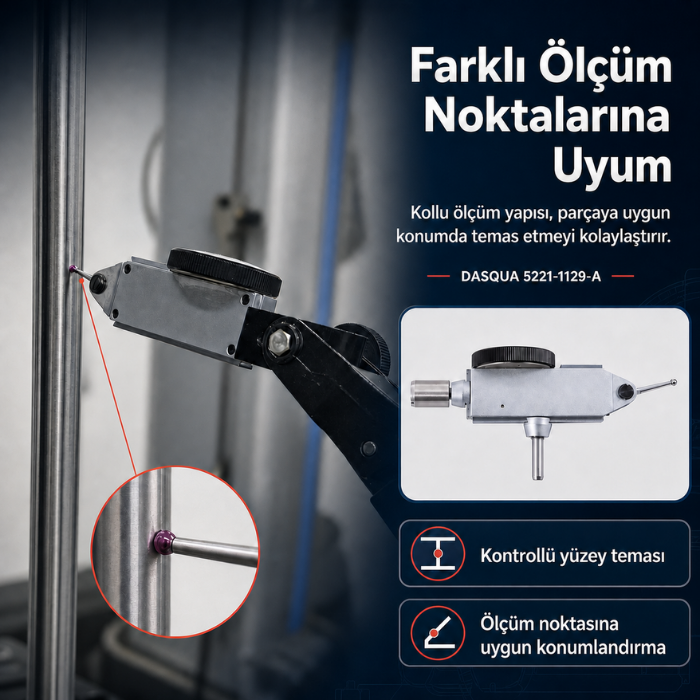

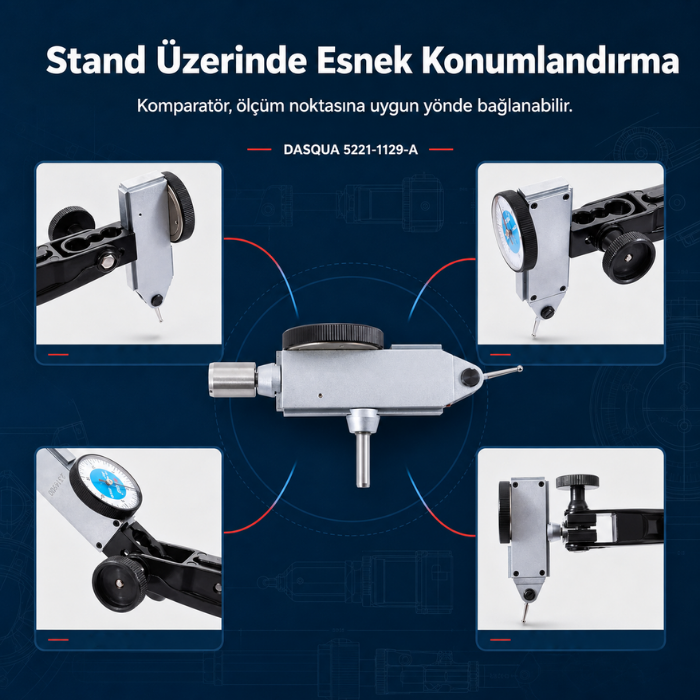

Cihazın bağlantı yapısı, komparatör standı üzerinde ölçüm noktasına uygun yönde konumlandırılmasına imkân tanır. Kadran ve ölçüm ucu; yüzeye erişim, temas açısı ve okunabilirlik dikkate alınarak farklı yönlerde kullanılabilir.

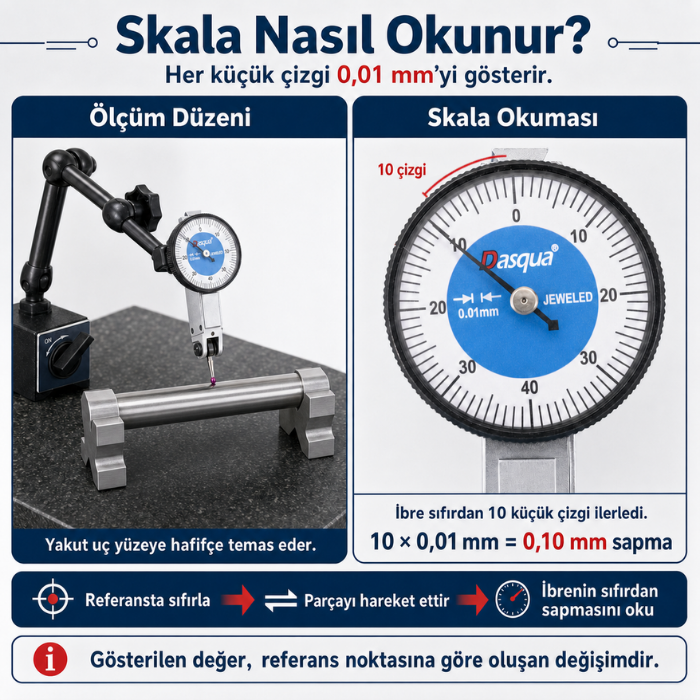

Salgı Komparatörü Skala Okuması Nasıl Yapılır?

- Ölçüme başlamadan önce yakut uç yüzeye hafifçe temas ettirilir ve kadran çevrilerek ibre referans noktasında sıfıra getirilir.
- Parça hareket ettirildiğinde veya döndürüldüğünde ibrenin sıfırdan ne kadar uzaklaştığı takip edilir.
- Kadrandaki her küçük çizgi 0,01 mm’yi gösterir; örneğin 10 çizgilik hareket, referans noktasına göre 0,10 mm değişim anlamına gelir.
- Okunan değer parçanın doğrudan ölçüsü değil, belirlenen referansa göre oluşan sapmadır.
