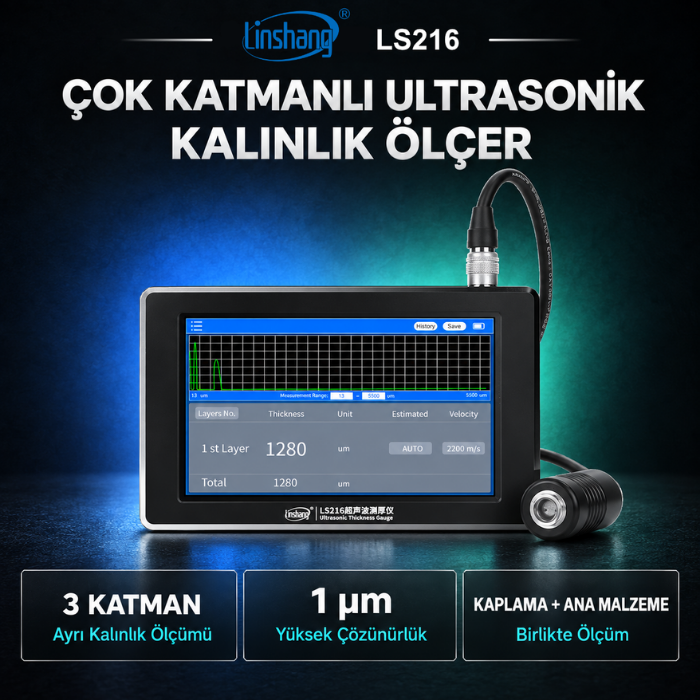

Linshang LS216 Çok Katmanlı Ultrasonik Kalınlık Ölçer

Linshang LS216; boya ve kaplamaların yanı sıra plastik, ahşap, cam ve metal gibi malzemelerin kalınlığını tahribatsız olarak ölçebilen profesyonel bir ultrasonik kalınlık ölçerdir. 1 µm çözünürlüğü ve üç katmana kadar ayrı ölçüm özelliğiyle hassas kalite kontrol uygulamalarına uygundur. Renkli dokunmatik ekranı ve gerçek zamanlı dalga formu göstergesi sayesinde ölçüm sonuçları kolayca izlenebilir.

Linshang LS216 Çok Katmanlı Ultrasonik Kalınlık Ölçer Özellikleri

- Linshang LS216; plastik, ahşap, cam ve metal gibi farklı malzemelerin yüzey kaplamalarını ve malzemenin kendi kalınlığını tahribatsız olarak ölçebilen profesyonel bir ultrasonik kalınlık ölçerdir. Darbe-yankı ölçüm prensibi sayesinde ölçüm için malzemenin yalnızca tek yüzeyine erişilmesi yeterlidir.
- Cihaz, uygun malzeme ve yüzey koşullarında üç katmana kadar ayrı kalınlık ölçümü yapabilir. Boya, ara kaplama ve ana malzeme gibi çok katmanlı yapıların her katmanı ayrı ayrı incelenebilir; böylece üretim ve kalite kontrol süreçlerinde katman farklılıkları daha kolay belirlenebilir.

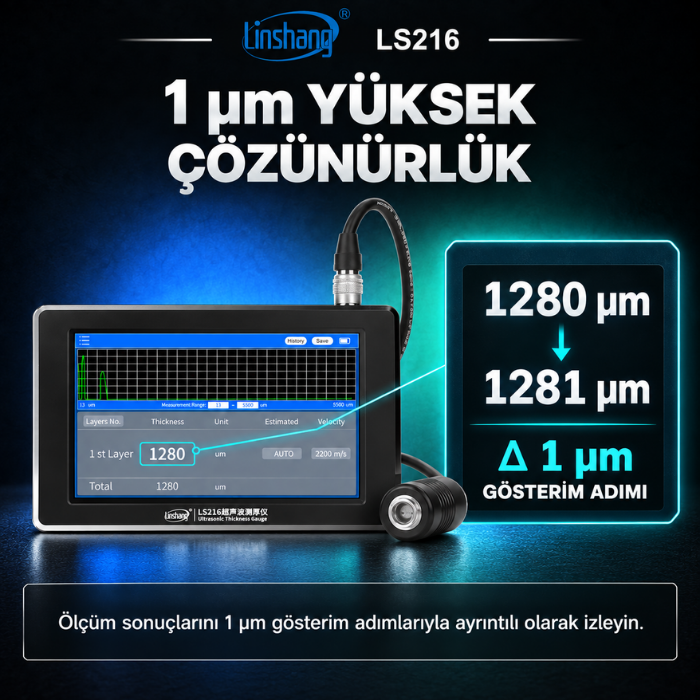

- 15 MHz frekanslı ultrasonik probuyla, ses hızının 2200 m/s olduğu koşullarda 13–5500 µm arasında ölçüm yapar. 1 µm çözünürlüğe sahip cihazın ölçüm doğruluğu, H gerçek kaplama kalınlığı olmak üzere ±(3 µm + %3H) değerindedir.
- Gerçek zamanlı dalga formu gösterimi, ölçüm sırasında oluşan ultrasonik yankıların renkli ekran üzerinden izlenmesini sağlar. Hareket ettirilebilir imleç yardımıyla katman geçişleri ve yankı noktaları kontrol edilerek ölçüm sonucu daha güvenilir şekilde değerlendirilebilir.
- LS216’da 20’den fazla yaygın malzeme için hazır ses hızı değeri bulunur. Ses hızı; kayıtlı malzeme listesinden seçilebilir, kalınlığı bilinen bir numune üzerinden hesaplanabilir veya 1000–9999 m/s aralığında manuel olarak girilebilir.
- Ölçüm aralığının alt ve üst sınırları ile tahmini kalınlık değeri kullanıcı tarafından belirlenebilir. Bu ayarlar, istenmeyen yankıların filtrelenmesine ve özellikle çok katmanlı yapılarda doğru ölçüm noktasının daha kolay bulunmasına yardımcı olur.
- Probun Ø6 mm temas yüzeyi; küçük parçalar, dar bölgeler ve lokal ölçüm noktaları üzerinde çalışma imkânı sağlar. Sağlıklı ölçüm için prob yüzeyinin tamamının temiz ve düzgün ölçüm alanına temas etmesi gerekir.

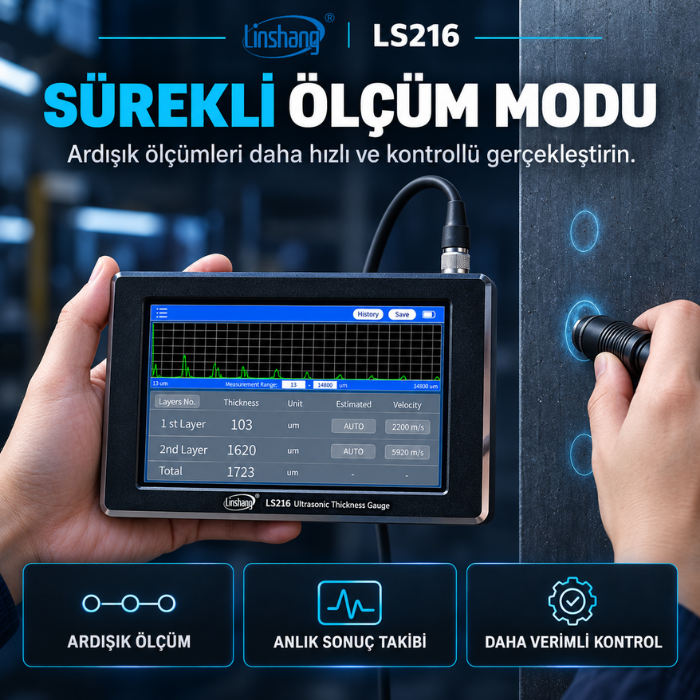

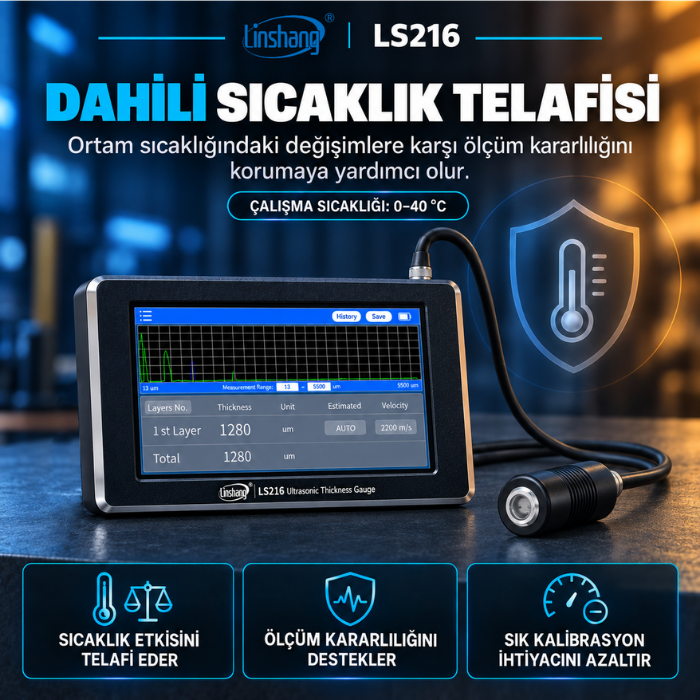

- Sıfır noktası kalibrasyonu, probda zamanla oluşabilecek küçük değişimlerin ölçüm üzerindeki etkisinin azaltılmasına yardımcı olur. Sıcaklık kompanzasyonu uzun süreli ölçümlerde kararlılığı desteklerken sürekli ölçüm modu, farklı noktaların daha hızlı taranmasını sağlar.

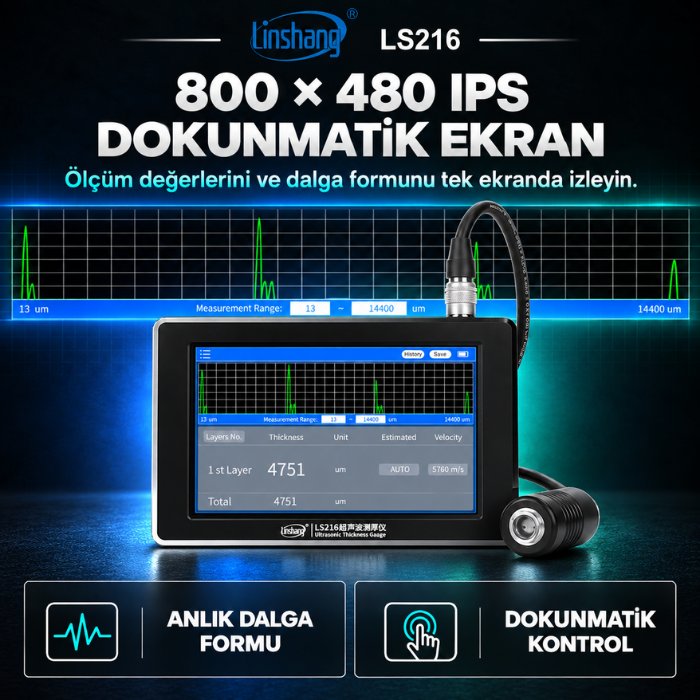

- 800 × 480 piksel IPS renkli dokunmatik ekran, ölçüm değerlerinin, ayarların ve dalga formlarının kolayca görüntülenmesini sağlar. Cihaz 999 ölçüm kaydını hafızasında saklayabilir; USB bağlantılı Windows yazılımı üzerinden ölçümler takip edilebilir ve kayıtlı veriler Excel’e aktarılabilir.

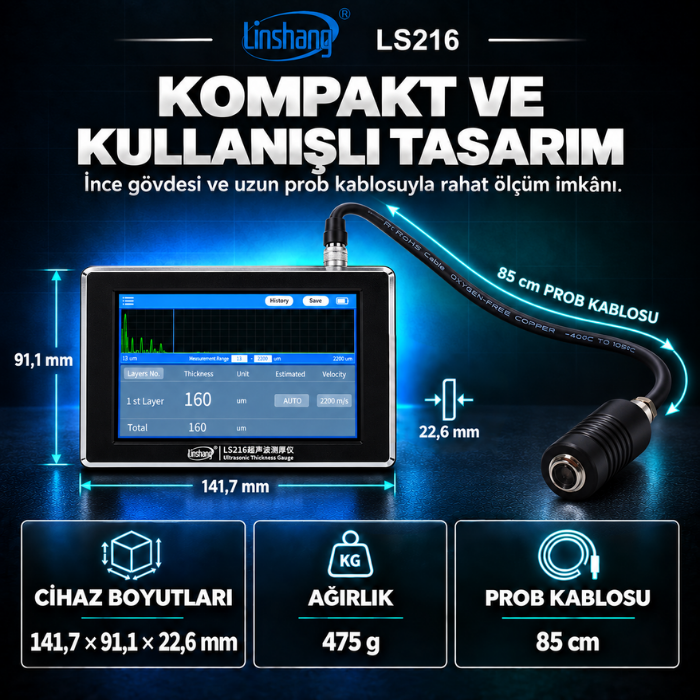

- CNC ile işlenmiş alüminyum alaşımlı gövdeye sahip LS216, 141,7 × 91,1 × 22,6 mm ölçülerinde ve 475 gram ağırlığındadır. Dahili 4000 mAh lityum bataryası USB Type-C üzerinden şarj edilebilir.

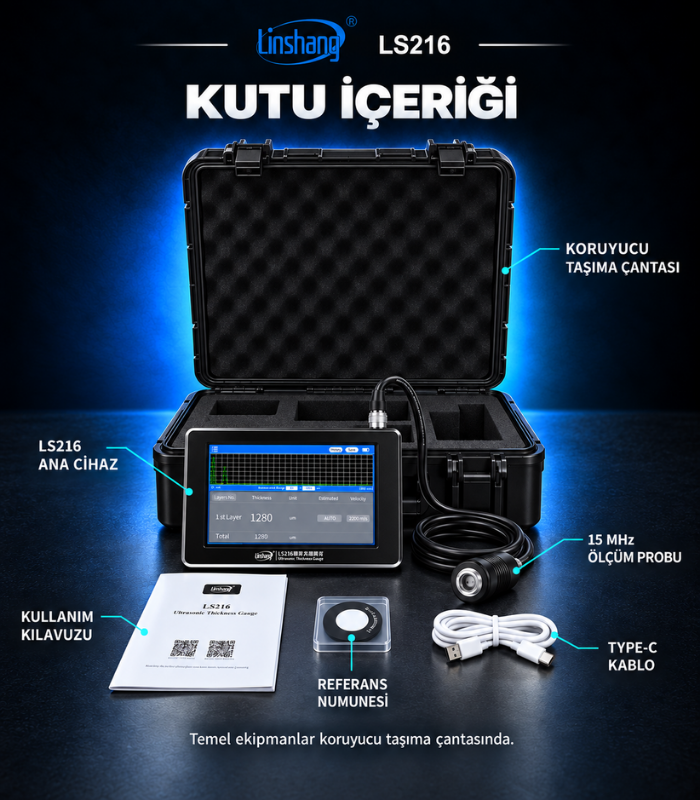

- Kutu içeriğinde LS216 ana cihaz, 15 MHz ultrasonik prob, USB kablosu, 1 adet referans numunesi ve kullanım kılavuzu bulunur; ölçümlerde kullanılmak üzere 1000 ml kuplaj sıvısı tarafımızdan ayrıca ürüne eklenerek gönderilir.

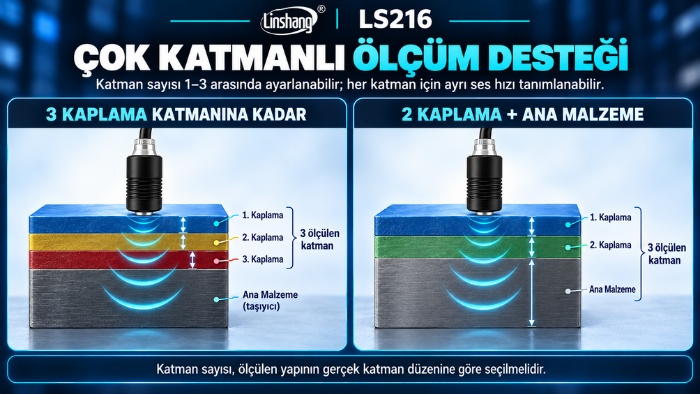

Linshang LS216, kaplama ve ana malzeme kalınlıklarını yüzeye zarar vermeden ölçmek için geliştirilmiş çok katmanlı ultrasonik kalınlık ölçerdir. Ayarlanabilir 1–3 katman desteği sayesinde her katmanın ses hızı ayrı ayrı tanımlanabilir ve kalınlık sonuçları bağımsız olarak görüntülenebilir. 1 µm çözünürlüğe sahip renkli dokunmatik ekranı ve gerçek zamanlı dalga formu, ölçüm sinyallerinin kolayca takip edilmesini sağlar.

Ultrasonik Kalınlık Ölçer Nedir?

- Ultrasonik kalınlık ölçer, malzemeye zarar vermeden kalınlık ölçümü yapan bir cihazdır. Prob tarafından gönderilen ultrasonik sinyaller malzeme içerisinde ilerler ve katman sınırlarından geri yansır. Cihaz, sinyalin gidiş-dönüş süresini kullanarak kalınlığı hesaplar.

- Bu yöntem sayesinde uygun plastik, ahşap, cam ve metal parçalar ile farklı yüzeyler üzerindeki kaplama katmanları ölçülebilir. Ölçüm için çoğu durumda malzemenin yalnızca bir yüzüne erişmek yeterlidir.

LS216, üç katmana kadar ayrı kalınlık sonuçlarını ve toplam kalınlığı aynı ekranda görüntüler.

Ses Hızı Neden Önemlidir?

- Ultrasonik sinyaller her malzemede aynı hızla ilerlemez. Bu değere malzemenin ses hızı denir. Plastik, ahşap, cam ve metal gibi malzemelerin ses hızları birbirinden farklı olduğu için doğru ölçüm sonucuna ulaşmak amacıyla malzemeye uygun ses hızının seçilmesi gerekir.

- Yanlış ses hızı kullanıldığında cihaz kalınlığı olduğundan daha yüksek veya daha düşük gösterebilir. Malzemenin ses hızı bilinmiyorsa, kalınlığı bilinen bir numune üzerinden cihazın ses hızı belirlenebilir ve kaydedilebilir.

Doğru Ölçüm İçin

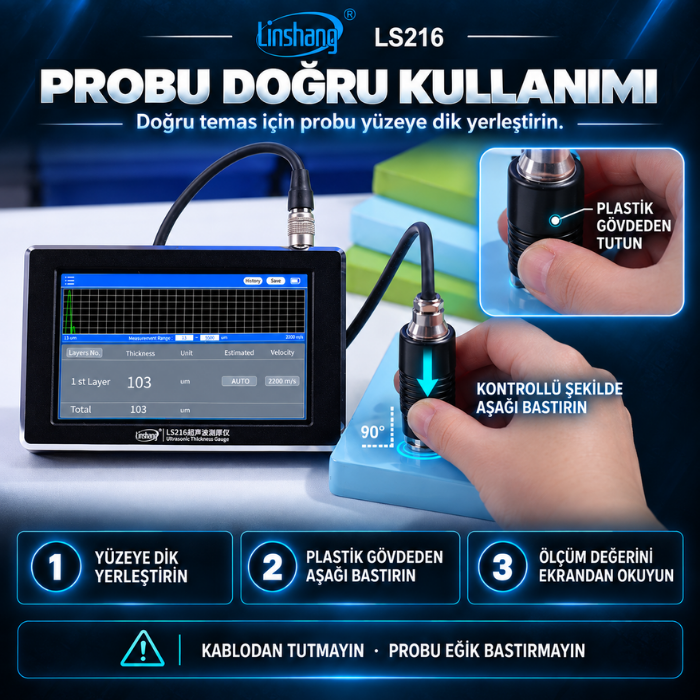

- Prob ile ölçüm yüzeyi arasında hava boşluğu kalmaması için ultrason jeli kullanılmalıdır. Ölçüm yüzeyi temiz olmalı ve prob yüzeye düzgün biçimde temas etmelidir. Probun plastik gövdesinden kontrollü şekilde bastırılması, sabit temas kurulmasını ve cihazın ölçüm yapmasını sağlar.

- Ölçülebilecek kalınlık; malzemenin ses hızına, yapısına, yüzey durumuna, katman özelliklerine ve alınan sinyalin kalitesine bağlı olarak değişebilir.

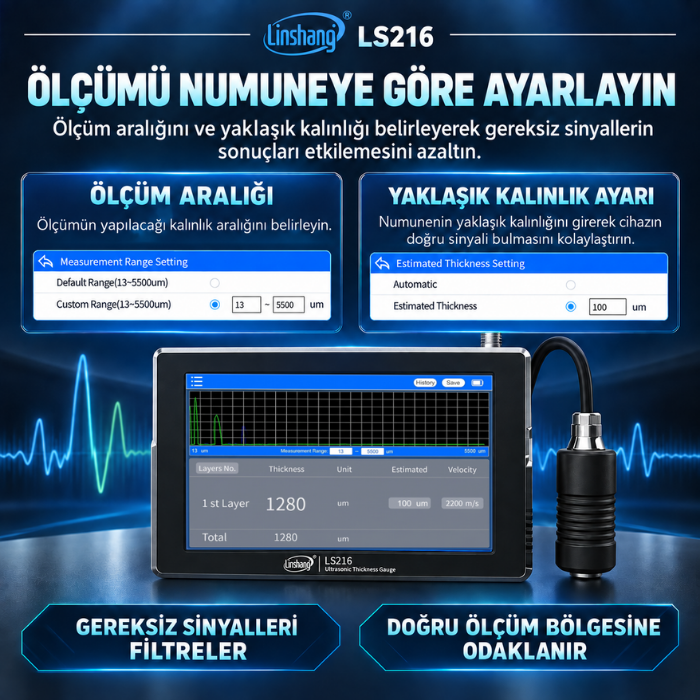

Ölçüm aralığı belirlenerek bu aralığın dışındaki gereksiz sinyallerin sonuçları etkilemesi azaltılır. Numunenin yaklaşık kalınlığının girilmesi, cihazın doğru sinyali daha kolay bulmasına yardımcı olur. Girilen değer ölçüm sonucu değil, cihazın kullandığı bir referanstır.

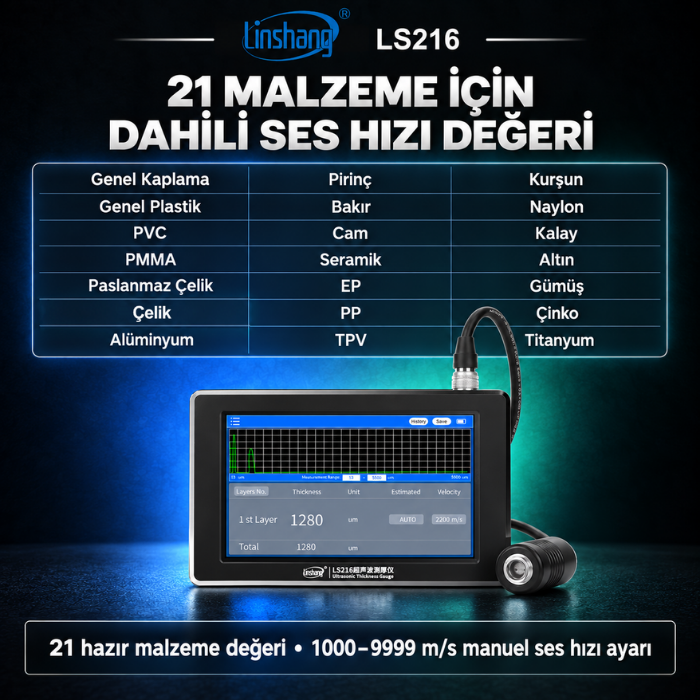

LS216, 21 malzeme için hazır ses hızı değerleri sunar. Listede bulunmayan malzemeler için ses hızı 1000–9999 m/s arasında manuel olarak ayarlanabilir. Doğru ses hızının seçilmesi, kalınlık ölçümünün doğruluğu için önemlidir.

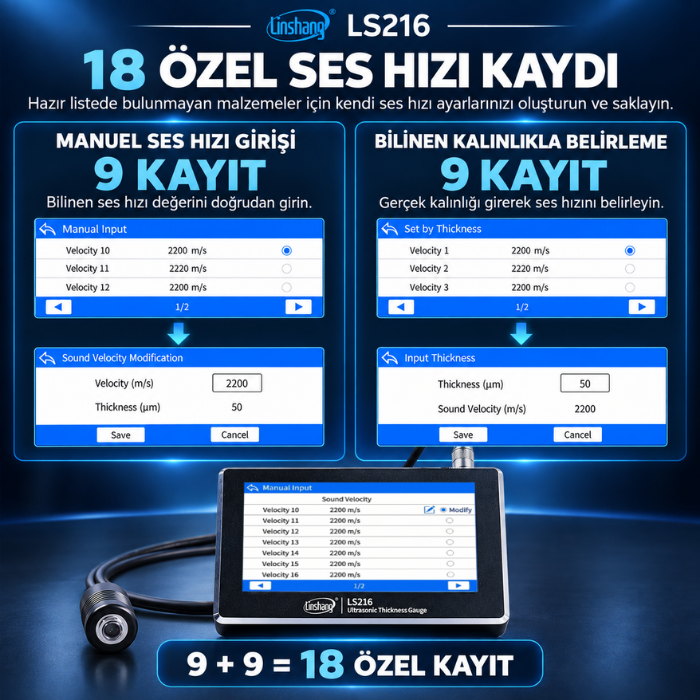

LS216, listede bulunmayan malzemeler için toplam 18 özel ses hızı kaydı sunar. Bunların 9’una ses hızı doğrudan girilebilir; diğer 9’unda ise kalınlığı bilinen bir numune kullanılarak ses hızı belirlenebilir. Oluşturulan değerler sonraki ölçümlerde kullanılmak üzere kaydedilir.

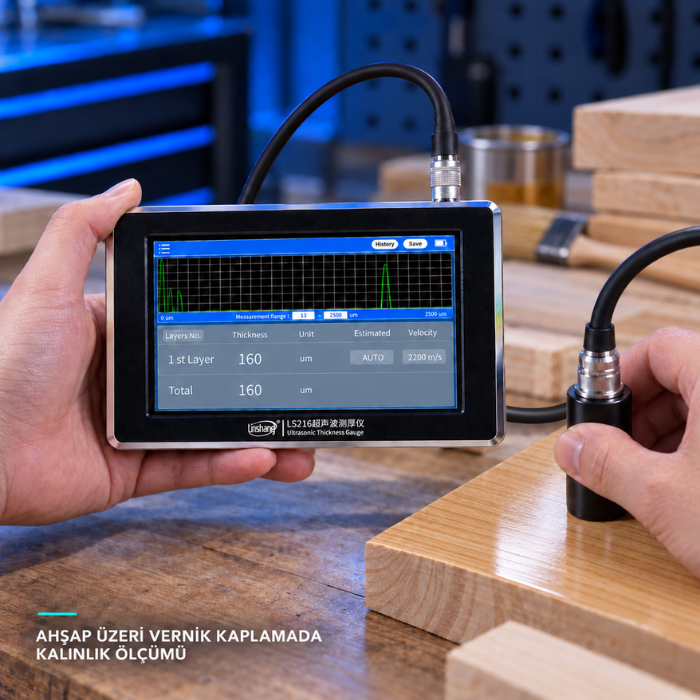

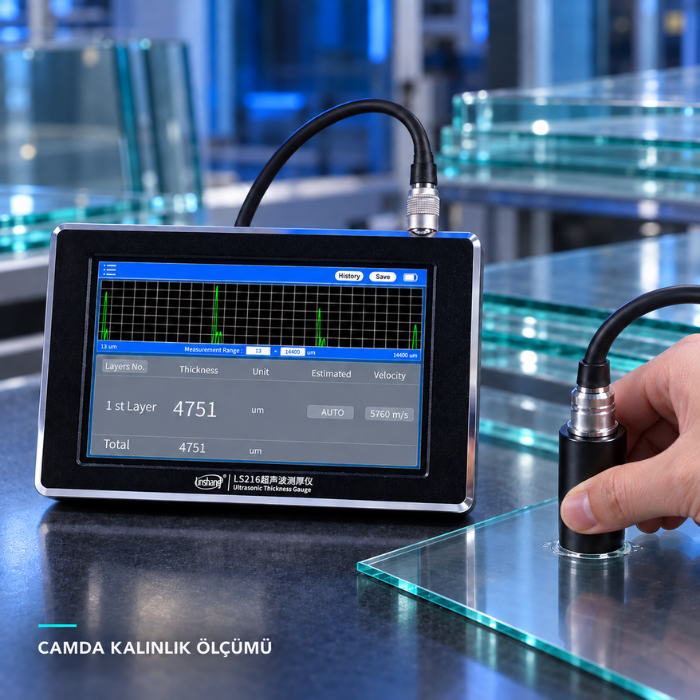

Uygun plastik, ahşap, cam ve metal numunelerde kaplama ve ana malzeme kalınlıklarını yüzeye zarar vermeden ölçün.

999 ölçüm sonucunu cihaz hafızasına kaydedin; bilgisayarda inceleyin ve Excel’e aktarın.

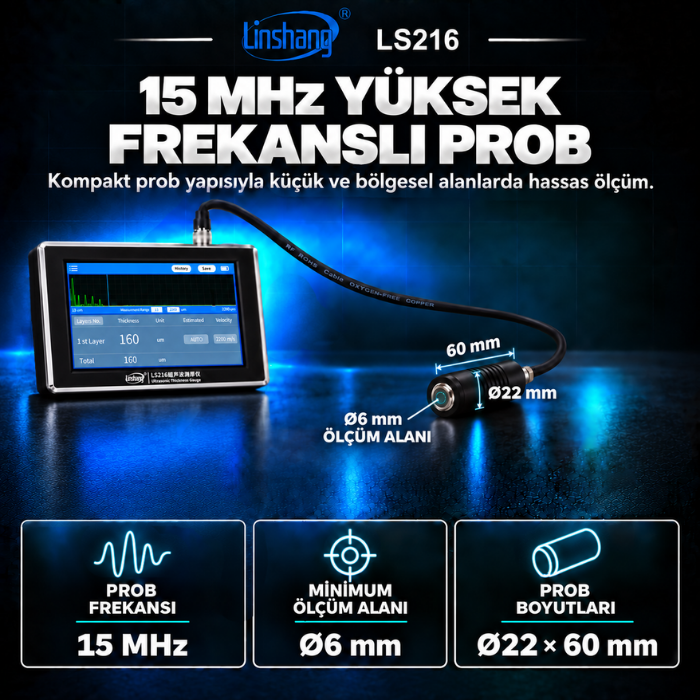

15 MHz frekanslı kompakt prob, Ø6 mm ölçüm alanıyla küçük ve bölgesel yüzeylerde hassas ölçüm sağlar.

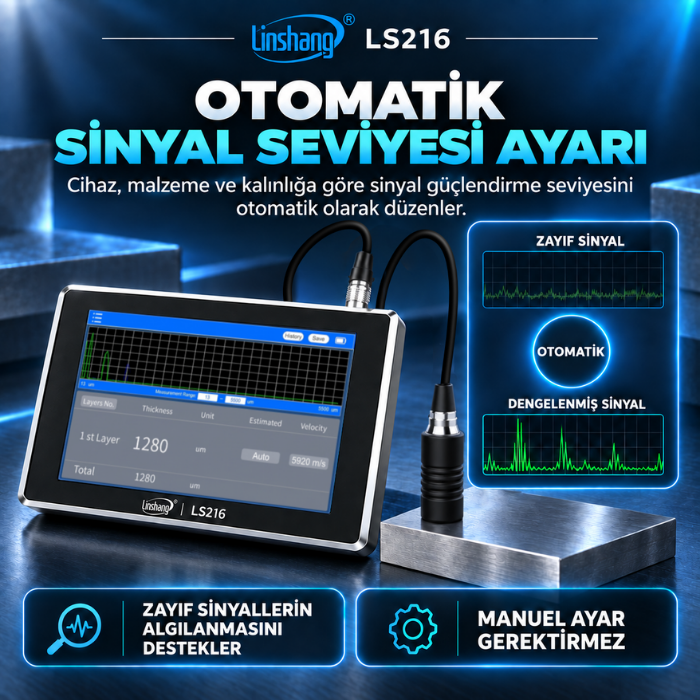

LS216, malzeme ve kalınlık koşullarına göre sinyal güçlendirme seviyesini otomatik olarak ayarlar. Böylece zayıf yansımaların algılanması ve ölçüm sinyalinin daha dengeli görüntülenmesi desteklenir. Kullanıcının ayrıca manuel sinyal seviyesi ayarı yapması gerekmez.

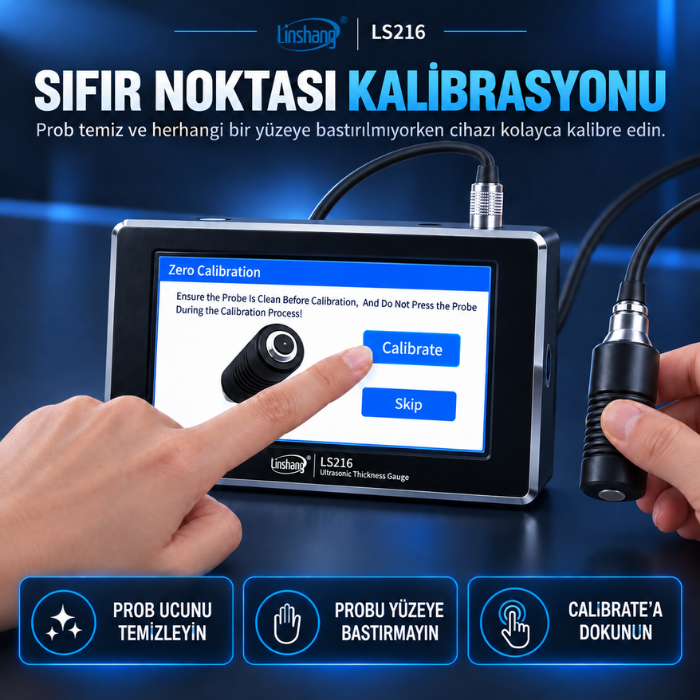

Sıfır noktası kalibrasyonu, ölçüm öncesinde probun sıfır referansını belirler. Temiz probu herhangi bir yüzeye bastırmadan Calibrate seçeneğine dokunun. Bu işlem malzemenin ses hızını değil, probun ölçüm referansını kalibre eder.

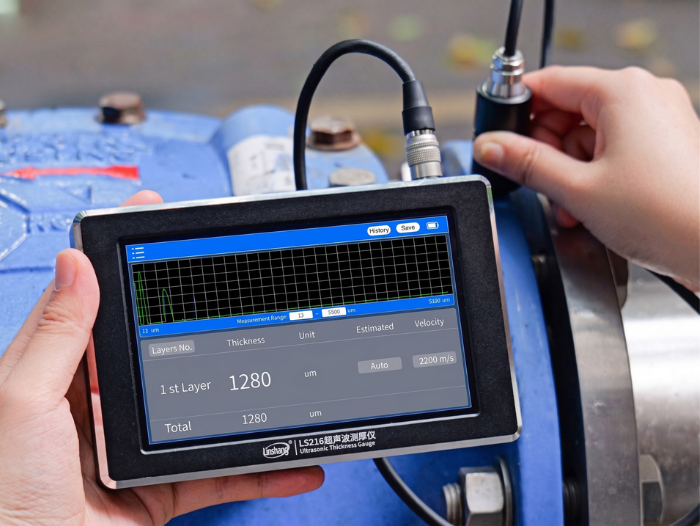

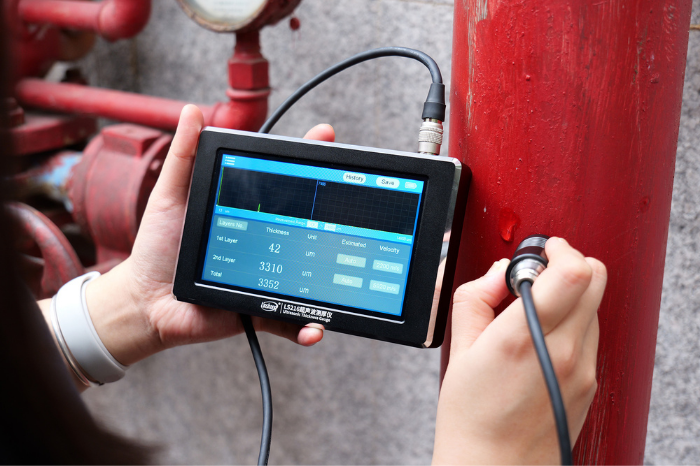

Endüstriyel metal parçalar üzerindeki boya ve kaplama kalınlığını, yüzeye zarar vermeden yerinde kontrol edin.

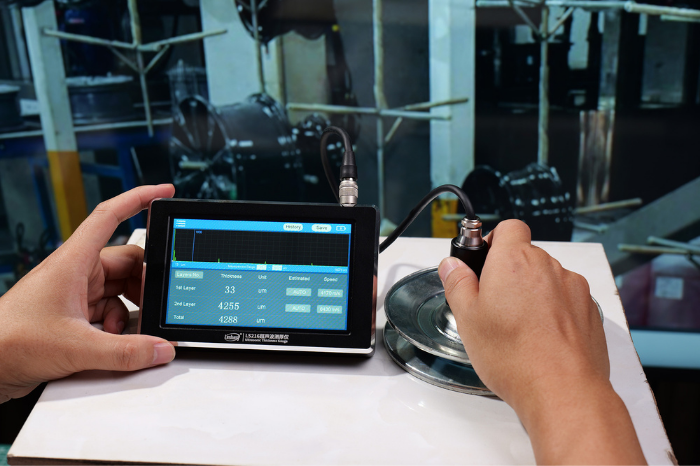

Metal kaplamalı parçalarda kaplama katmanı ile ana metalin kalınlığını ayrı ayrı kontrol edin.

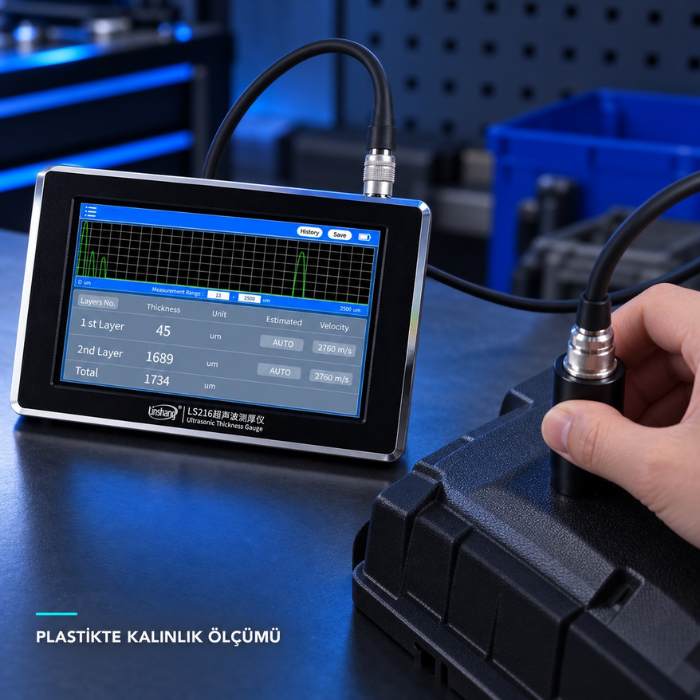

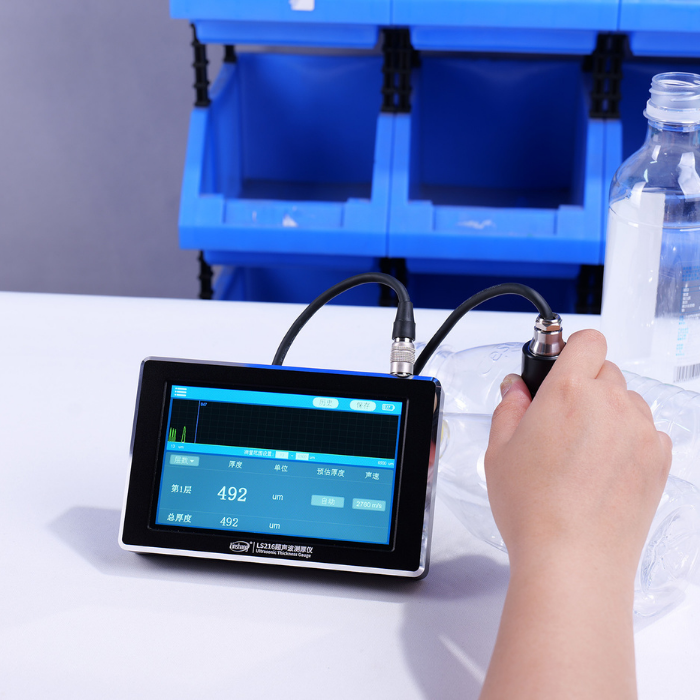

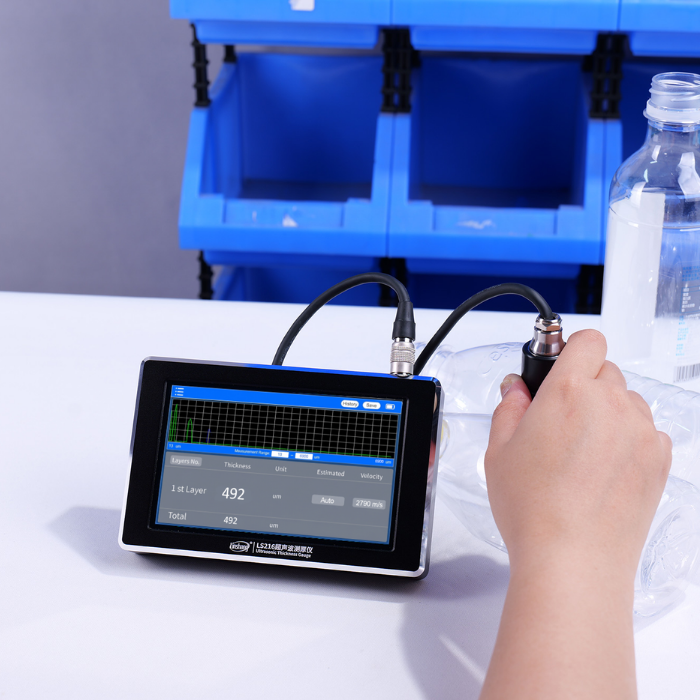

Plastik şişe ve ambalajların duvar kalınlığını, ürüne zarar vermeden tek yüzeyden ölçün.

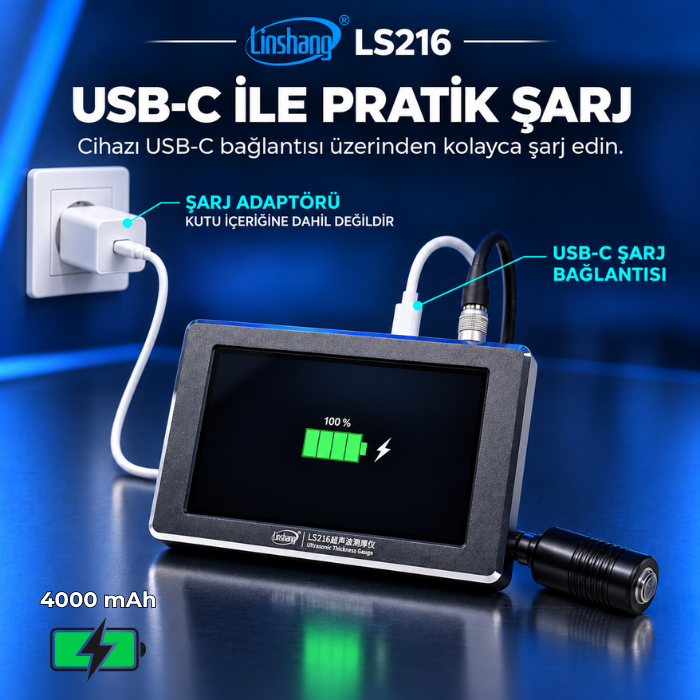

LS216, 4000 mAh şarj edilebilir bataryaya ve USB-C şarj bağlantısına sahiptir. Cihaz, uyumlu bir DC 5 V adaptör veya USB güç kaynağı üzerinden şarj edilebilir. Şarj adaptörü kutu içeriğine dahil değildir.

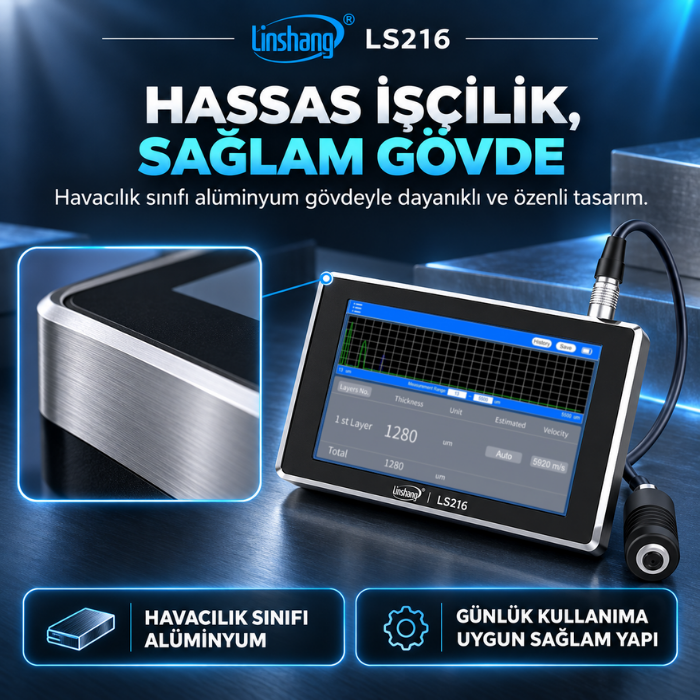

Havacılık sınıfı alüminyumdan CNC ile üretilen gövde, profesyonel kullanım için sağlam ve özenli bir yapı sunar.



TEKNİK ÖZELLİKLER

Ürün Tipi	Çok katmanlı ultrasonik kalınlık ölçer
Model	Linshang LS216
Ölçüm Prensibi	Darbe-yankı ultrasonik ölçüm
Ölçülebilen Katman Sayısı	1-3 katman
Ölçüm Uygulamaları	Yüzey kaplaması ve ana malzeme kalınlığı ölçümü
Uygun Malzemeler	Plastik, ahşap, cam, metal ve ultrasonik dalgayı iletebilen benzer malzemeler
Prob Frekansı	15 MHz
Prob Uç Çapı	Ø6 mm
Minimum Ölçüm Alanı	Ø6 mm
Ölçüm Aralığı	13 ... 5500 µm (0,013 - 5,5 mm) 2200 m/s ses hızında
Ölçüm Doğruluğu	±(3 µm + %3H) H, ölçülen gerçek kalınlık değeridir.
Çözünürlük	1 µm
Ses Hızı Ayar Aralığı	1000 ... 9999 m/s
Ses Hızı Ayarlama Yöntemleri	Kayıtlı malzemeden seçim, bilinen kalınlık üzerinden hesaplama veya manuel giriş
Ölçüm Modu	Tekli ve sürekli ölçüm
Sıfır Kalibrasyonu	Var
Veri Hafızası	999 ölçüm kaydı
Bilgisayar Bağlantısı	USB üzerinden Windows yazılımı bağlantısı
Veri Aktarımı	Gerçek zamanlı ölçüm senkronizasyonu, kayıt okuma ve Excel’e aktarma
Ekran	800 × 480 piksel IPS renkli dokunmatik ekran
Ölçüm Birimleri	µm / mil
Menü Dilleri	İngilizce ve Basitleştirilmiş Çince

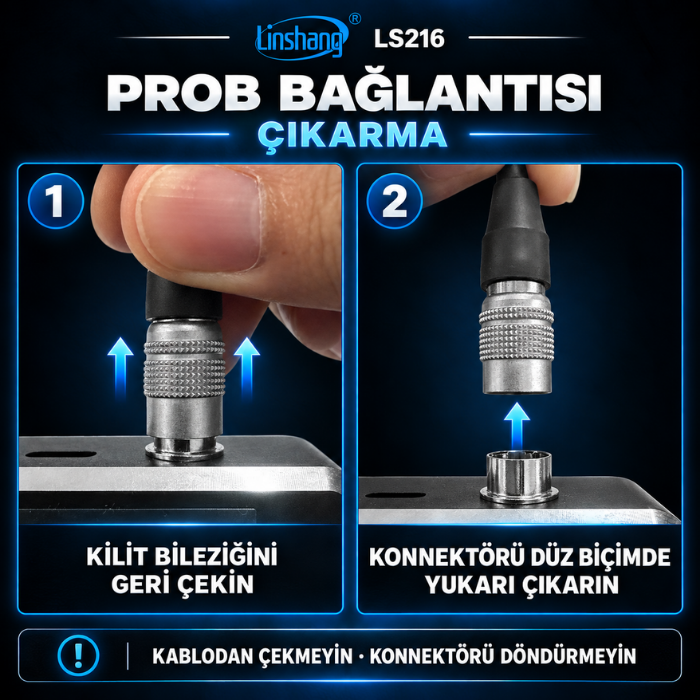

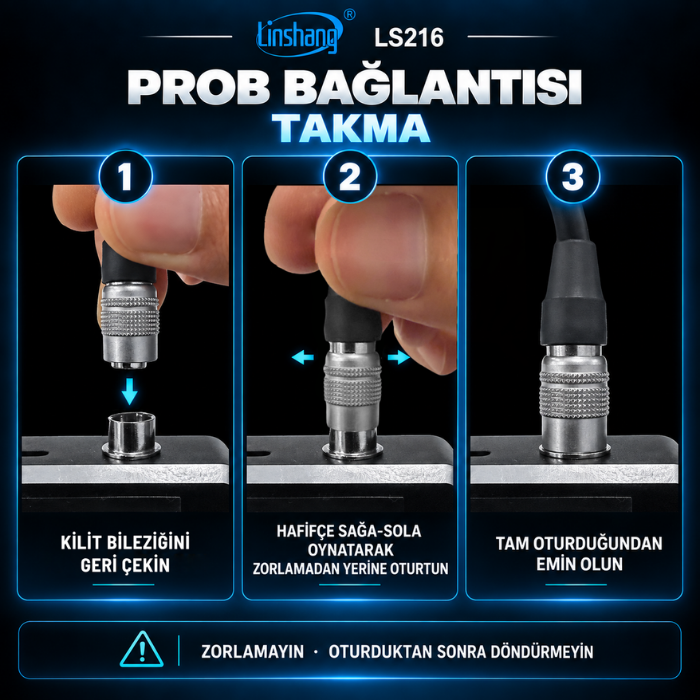

Prob Bağlantısı	İtmeli-çekmeli, kendinden kilitlemeli konnektör
Prob Ölçüleri	Ø22 × 60 mm
Cihaz Ölçüleri	141,7 × 91,1 × 22,6 mm
Ürün Ağırlığı	475 g
Güç Kaynağı	3,7 V 4000 mAh şarj edilebilir lityum batarya
Şarj Bağlantısı	USB Type-C
Besleme Gerilimi	DC 5 V, Kutu içeriğinden adaptör çıkmamaktadır.
Çalışma Akımı	447 mA
Güç Tüketimi	1475 mW
Çalışma Sıcaklığı	0°C ... 40°C
Saklama Sıcaklığı	-10°C ... 50°C
Çalışma ve Saklama Nemi	%0 ... %85 RH, yoğuşmasız
