RC-4 SICAKLIK KAYIT CİHAZI DATALOGGER

RC-4 Sıcaklık Kayıt Cihazı Datalogger; 16000 adete kadar sıcaklık kaydı yapabilen, kaydettiği bu bilgileri Excel, Word, PDF ve Txt formatında döküm olarak verebilen ekonomik fiyatlı hassas datalogger çeşididir.

RC-4 DATALOGGER CİHAZININ BİR TAKIM ÖZELLİKLERİ

- RC-4 datalogger cihazı çift sensör, tek okumaya sahiptir. Yani; cihazın harici sensör takılı olmadığında, kendisi ortamın sıcaklık kayıtını yapmaktadır. Harici sensörü takıldığında ise; sadece sensörünün olduğu yerin sıcaklık takibini yani kayıtını yapmaktadır.
- Bu datalogger ekranından görebileceğiniz bilgiler; durum ekranı, kayıt kapasitesi ekranı, zaman ekranı, tarih ekranı, Maks. sıcaklık göstergesi, Min. sıcaklık göstergesi, sıcaklık üst limit göstergesi, sıcaklık alt limit göstergesidir.
- RC-4 dijital datalogger; soğutucu kamyonlar, frigofirik kamyonlar, lojistik taşıma araçlarında sıklıkla kullanıldığı gibi, gıda depolama, ilaç depolama, laboratuvar gibi yerlerde de sıcaklık kayıtlarının takibi için kullanılmaktadır.
- Durum ekranında gördüğünüz sıcaklık; o anki ortam sıcaklığıdır.
- RC-4 dijital dataloger cihazının uygulamasında gerekli ayarları yaptıktan sonrasında ayar butonuna 3-4 saniye basılı tutarak kayıt işlemine başlayabilirsiniz.
- Ekranda "Log" yazan bölümde cihazın kaydettiği veri adetini göstermektedir.
- "Time" ekranı saat ve dakikayı gösterir.
- Bir sonraki ekranda tarihi görebilirsiniz. "M" ay, "D" ise günü gösterir.
- Kaydın başından itibaren kaydedilen en yüksek sıcaklık ve en düşük sıcaklık "Max" ve "Min" adıyla gösterilmektedir.
- Cihazın pil durumu ekranından görülmektedir.
- RC-4 datalogger'da alt ve üst limitlere SESLİ alarm kurulabilmektedir fakat; kurulan sıcaklık alarm değeri; kayıt emri verilen süre içerisinde limit değeri aştığında, ayarlanan ilk kayıt zamanı geldiğinde alarm sesi çalmaya başlayacaktır.
- Örneğin; siz sıcaklık alarm değerini 8 dereceye kurdunuz ama kayıt alma aralıklarınızda 10 dakikalık döngülere ayarladınız. Cihaz 8 dereceyi aştığında alarm vermesi için içerisinde bulunduğu 10 dakikalık döngünün tamamlanmasını bekler. Kayıt oluştuğu gibi alarm da çalmaya başlar.
- Ayrıca alarm kurulan değerler aşıldığında sesli alarmın dışında; durum ekranında aşağı ve yukarı oklar çıkmaktadır.
- Pil durumu ise arayüz programından renklendirme ile belirtilmiştir. Pil durumu; mavi ise %25 ile %100 arasında, sarı ise %10 ile %25 arasında, kırmızı renk ise %10 dan azdır.
- 15 saniye içinde herhangi bir işlem yoksa; datalogger kendi kendini otomatik olarak kapatacaktır.
- Düğmeye bir kere basıldığında kapalı olan ekran aktif hale gelecektir.
- RC-4 datalogger cihazını satın aldığınızda, cihazın yanında USB ara kablosu, 1 metrelik harici sensörü ve pili tarafınıza gelecektir.
- Programdan cihazın kayıt aralığını 10 saniyeden 24 saate kadar istediğiniz gibi ayarlayabilirsiniz.
- Cihazın bilgisayar arayüz programından, kaydettiğiniz veriler ile ilgili grafik ve rapor dökümlerini inceleyebilirsiniz.
- Aynı zamanda incelediğiniz bu verileri; Excel, Word, PDF veya TXT formatında bilgisayara kaydedebilirsiniz.

RC-4 sıcaklık kayıt cihazını ilaç, gıda ve elektronik, seracılık, depolarda, market sektörleri gibi alanlarda ve nakliye sırasında sıcaklık ölçümünü kaydetmek için kolayca kullanabilirsiniz.


Yukarıdaki görselde RC-4 datalogger cihazının bazı önemli özellikleri gösterilmektedir. RC-4 datalogger cihazı ile kaydedilen sıcaklık değerleri; word, excel, pdf veya txt formatında dışarıya aktarılabilmektedir.


Yukarıdaki hareketli görselde RC-4 datalogger cihazının ekran üzerindeki bölümleri ve anlamları gösterilmektedir.

RC-4 datalogger cihazının kutu içerisinden çıkan USB kablo ile cihazı bilgisayara bağlayabilirsiniz. Yazılım uygulaması ile cihazda değişiklikler yapabilir, ölçtüğünüz kayıtları farklı formatlarda kaydedebilirsiniz.

RC-4 Datalogger kutusundan çıkan tüm parçaları yukarıda görebilirsiniz. RC-4 datalogger cihazının yanında gelen parçalar; USB ara kablosu, harici sıcaklık sensörü, kullanım kılavuzu.

RC-4 Datalogger ile ilgili bilgilendirme amaçlı görselleri yukarıda inceleyebilirsiniz. Cihaz şık dış görünüşe sahiptir ve 44 mm x 84 mm kasa ölçüsüne sahiptir. 1 metre uzunluğundaki harici sensörü RC-4 datalogger cihazına bağlanarak cihazın ulaşamayacağı veya zarar göreceği düşünülen yerlerde, sıvılarda kablosu takılarak sıcaklık kayıtı yapılabilir.


CİHAZIN PİLİ NASIL DEĞİŞTİRİLİR ?

1 - Bozuk para veya benzeri bir cisim ile cihazın arkasında bulunan kapak açılır.
2 - Cihazın pili ikinci görselde görülen "a" parçası pilin altında , "b" parçası pilin üstünde olacak şekilde pil bölümüne takılır.
3 - "b" parçasının pilin üzerinde olduğuna emin olun.
4 - Yine bozuk para veya bir cisim ile kapağı çevirerek kapatın.

Yazılımı indirmede sorun yaşarsanız; sırasıyla görsele "mouse ile sağ tık" yapın ve "Bağlantı adresini kopyalayın" "yeni bir sekme açıp bağlantı adresini yapıştırın"  ve bağlantıya gidin.

ElitechLog PC Yazılımı Kullanım Ekranları

Summary Ekranı
Elitech RC-4 PC yazılımında Summary bölümünden cihaz modeli, seri numarası, kayıt durumu, ölçüm noktaları, ilk-son kayıt zamanı ve maksimum-minimum değerler takip edilebilir.

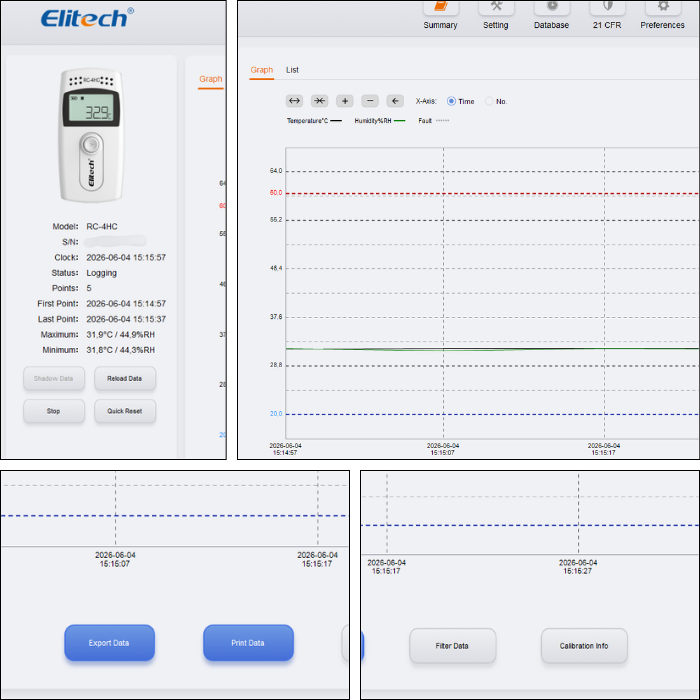

Graph Ekranı
Graph sekmesinde sıcaklık kayıtları zaman çizelgesi üzerinde grafik olarak görüntülenebilir. Kullanıcı ölçüm değişimlerini, limit çizgilerini ve kayıt sürecini daha net analiz edebilir.

Export / Print Data Alanı
Kayıtlı ölçüm verileri yazılım üzerinden dışa aktarılabilir veya rapor olarak yazdırılabilir. Bu özellik, ölçüm sonuçlarının arşivlenmesi ve paylaşılması için pratik kullanım sunar.

Filter Data / Calibration Info Alanı
Filter Data seçeneği ile belirli tarih aralığındaki ölçüm kayıtları filtrelenebilir. Calibration Info bölümü üzerinden cihazın kalibrasyon bilgileri kontrol edilebilir.

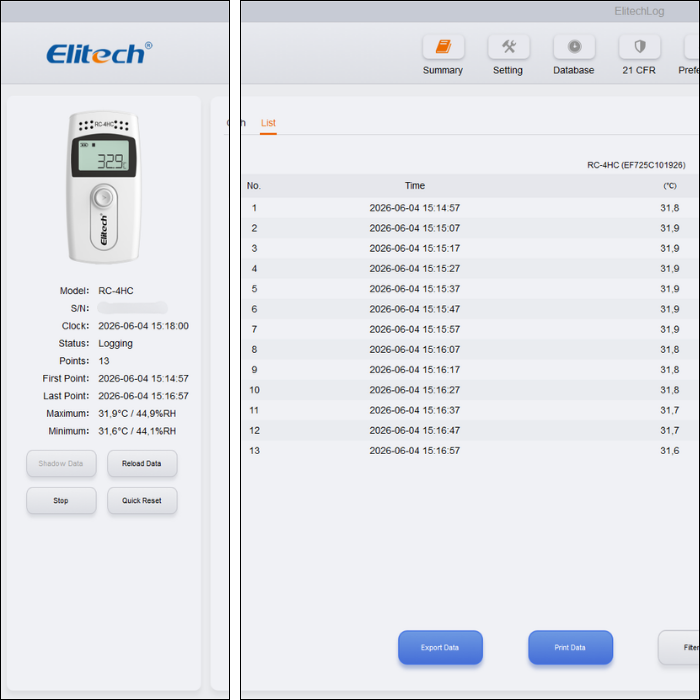

Summary ekranındaki List bölümünde, Elitech RC-4 cihazından alınan sıcaklık kayıtları tablo halinde görüntülenebilir. Her ölçüm noktası; kayıt sırası, tarih-saat bilgisi ve sıcaklık değeriyle birlikte kolayca takip edilebilir.

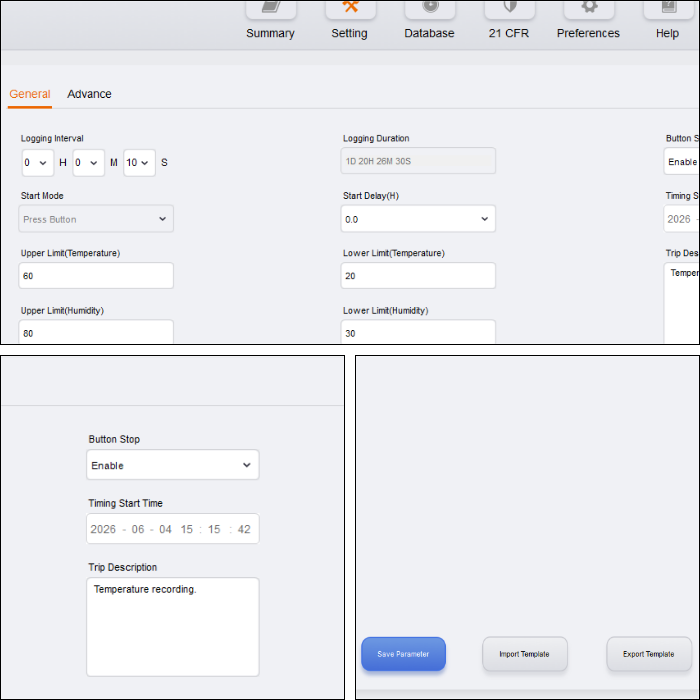

Setting > General ekranı, Elitech RC-4 cihazının kayıt ve alarm parametrelerinin ayarlandığı bölümdür. Bu ekranda ölçüm aralığı, başlatma şekli, sıcaklık limitleri ve kayıt açıklaması gibi temel ayarlar yapılabilir.

Logging Interval
Cihazın hangi zaman aralığında ölçüm kaydı alacağını belirler. Örneğin 10 saniye seçildiğinde cihaz her 10 saniyede bir sıcaklık verisi kaydeder.

Logging Duration
Seçilen kayıt aralığına göre toplam kayıt süresini gösterir. Böylece cihazın ne kadar süre boyunca veri kaydı yapacağı takip edilebilir.

Start Mode
Cihazın nasıl başlatılacağını belirler. Manuel başlatma, zamanlı başlatma veya anında başlatma seçenekleri bu alandan ayarlanabilir.

Start Delay(H)
Cihaz başlatıldıktan sonra ilk ölçüm kaydına başlamadan önce beklenecek gecikme süresini belirler.

Upper Limit (Temperature)
Sıcaklık için üst alarm limitidir. Ölçülen sıcaklık bu değerin üzerine çıktığında alarm durumu oluşabilir.

Lower Limit (Temperature)
Sıcaklık için alt alarm limitidir. Ölçülen sıcaklık bu değerin altına düştüğünde alarm takibi yapılabilir.

Upper Limit (Humidity)
Nem ölçümü için üst limit değeridir. Nem oranı belirlenen değerin üzerine çıktığında alarm kontrolü sağlanır.

Lower Limit (Humidity)
Nem ölçümü için alt limit değeridir. Nem oranı belirlenen değerin altına düştüğünde alarm takibi yapılabilir.

Not: Nem ölçümü ve nem limitleri RC-4HC modeli için geçerlidir. RC-4 modelinde yalnızca sıcaklık kaydı alınır.

Button Stop
Cihaz üzerindeki buton ile kayıt işleminin durdurulup durdurulamayacağını belirler. Enable seçildiğinde butonla durdurma aktif hale gelir.

Timing Start Time
Zamanlı başlatma seçeneği kullanıldığında cihazın hangi tarih ve saatte otomatik olarak kayda başlayacağını belirler.

Trip Description
Ölçüm görevi için açıklama girilen alandır. Kullanıcı bu bölüme taşıma, depolama, sıcaklık kaydı gibi kısa bir görev açıklaması yazabilir.

Save Parameter
Yapılan ayarların cihaza kaydedilmesini sağlar. Parametreler tamamlandıktan sonra bu butonla ayarlar cihaz üzerine aktarılır.

Import Template
Daha önce hazırlanmış parametre şablonunu yazılıma yüklemek için kullanılır.

Export Template
Mevcut ayarların parametre şablonu olarak dışa aktarılmasını sağlar. Bu özellik, aynı ayarları farklı kayıt işlemlerinde tekrar kullanmak için pratiktir.

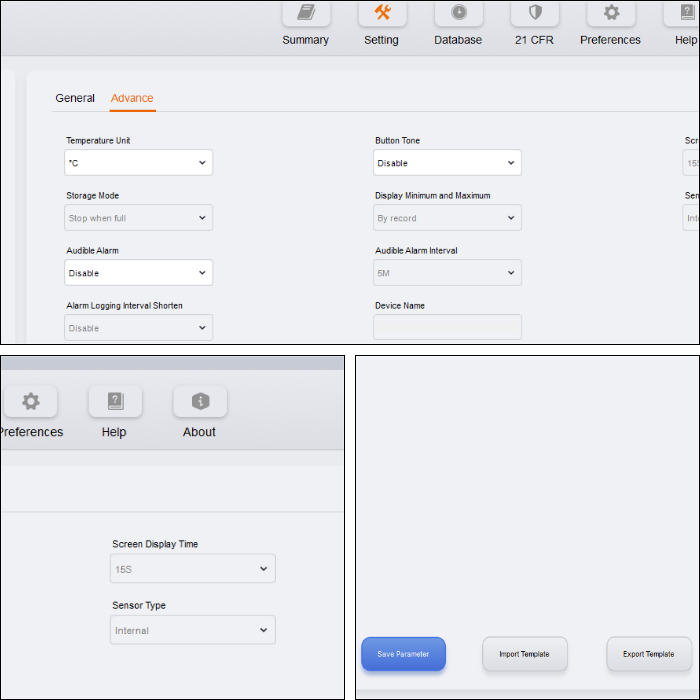

Setting > Advance ekranı, Elitech RC-4 cihazının gelişmiş çalışma ayarlarının yapılandırıldığı bölümdür. Bu alanda sıcaklık birimi, hafıza kullanım modu, sesli uyarı, ekran gösterim süresi ve sensör tipi gibi ek cihaz ayarları düzenlenebilir. Kılavuzda Setting bölümünün cihaz çalışma parametrelerini ayarlamak için kullanıldığı ve sıcaklık birimi gibi gelişmiş seçeneklerin bu bölümde yapılandırılabildiği belirtilir.

Temperature Unit
Cihazın sıcaklık birimini belirler. Ölçüm sonuçları °C veya °F olarak görüntülenecek şekilde ayarlanabilir.

Storage Mode
Cihaz hafızası dolduğunda kayıt işleminin nasıl devam edeceğini belirler. “Stop when full” seçildiğinde hafıza dolunca kayıt durur. Döngüsel kayıt seçeneğinde ise yeni veriler eski kayıtların üzerine yazılabilir.

Audible Alarm
Sesli alarm özelliğini açmak veya kapatmak için kullanılır. Aktif edildiğinde limit dışı durumlarda cihaz sesli uyarı verebilir.

Alarm Logging Interval Shorten
Alarm durumunda kayıt aralığının kısaltılıp kısaltılmayacağını belirler. Bu özellik aktif edildiğinde limit dışı durumlarda daha sık veri kaydı alınmasına yardımcı olabilir.

Button Tone
Cihaz tuşlarına basıldığında sesli tuş uyarısının aktif olup olmayacağını belirler. “Disable” seçildiğinde tuş sesi kapalı olur.

Display Minimum and Maximum
Cihaz ekranında minimum ve maksimum ölçüm değerlerinin nasıl gösterileceğini belirler. Seçilen ayara göre min./max. değerler kayıt bazlı görüntülenebilir.

Audible Alarm Interval
Sesli alarm aktifse, alarm uyarısının hangi aralıklarla tekrarlanacağını belirler. Örneğin 5M seçimi, sesli uyarı aralığını 5 dakika olarak ayarlayabilir.

Device Name
Cihaza özel bir isim tanımlamak için kullanılır. Birden fazla cihaz kullanılan alanlarda cihazları ayırt etmek için faydalıdır.

Screen Display Time
Cihaz ekranının açık kalma süresini belirler. Örneğin 15S seçildiğinde ekran 15 saniye boyunca açık kalacak şekilde ayarlanır.

Sensor Type
Cihazın kullanacağı sensör tipini belirler. Görselde “Internal” seçili olduğu için cihazın dahili sensörüyle ölçüm yapacağı anlaşılır.

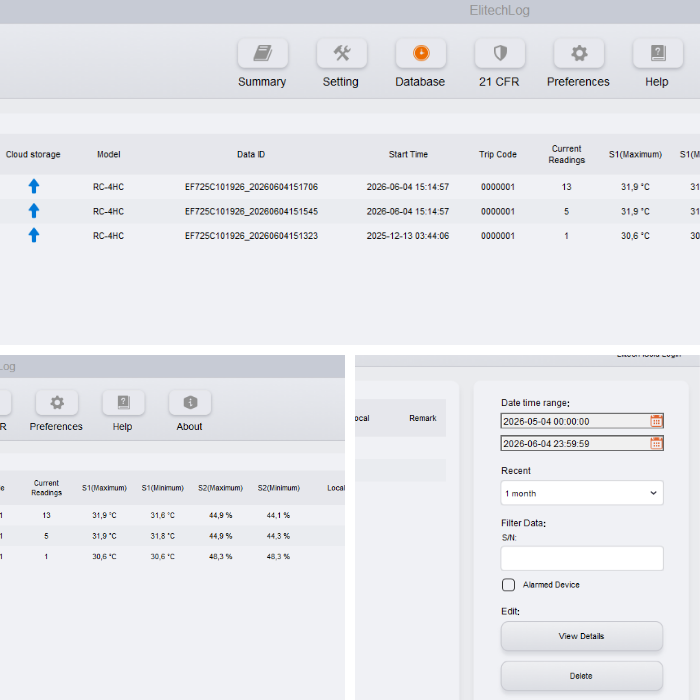

Database bölümünde, Elitech RC-4 cihazından indirilen geçmiş ölçüm kayıtları tablo halinde görüntülenebilir. Bu ekranda cihaz modeli, kayıt başlangıç zamanı, okuma sayısı, maksimum-minimum sıcaklık değerleri takip edilebilir. Sağ taraftaki filtre alanı ile tarih aralığı seçilebilir, alarm oluşan kayıtlar süzülebilir ve istenen kayıt View Details ile detaylı olarak incelenebilir.
