0564 5502

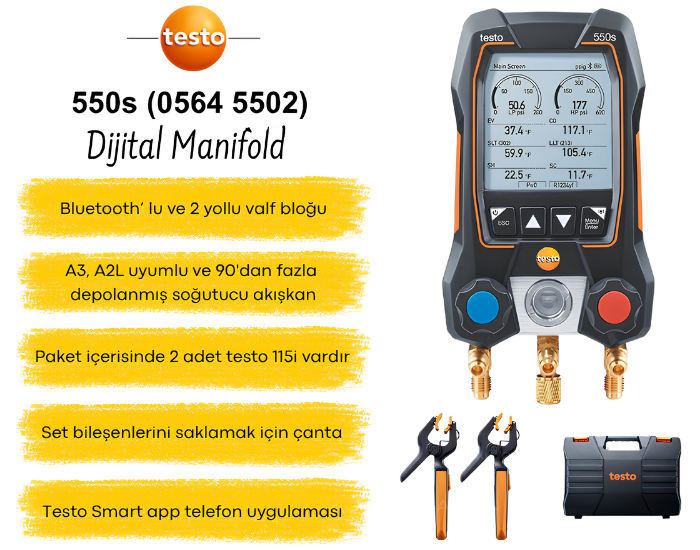

Testo 550s akıllı dijital manifold seti; klima sistemleri, soğutma sistemleri, ısı pompalarının devreye alınması vb. alanlarda bakım, onarım ve kontrol işlemleri için kullanılan 2 yollu valf bloğuna sahip Bluetootlu bir ölçüm cihazıdır.
Testo 550s akıllı dijital manifold seti; klima sistemleri,soğutma sistemleri, ısı pompalarının devreye alınması gibi alanlarda bakım, onarım ve kontrol işlemleri için kullanılan 2 yollu valfe bluetooth özellikli bir manifold cihazıdır.
- Bu dijital manifold cihazı soğutma sistemleri ve ısı pompaları üzerinde çalışmalarda birden fazla görevi yerine getirmek için kullanılır.
- Testo 550s dijital manifoldun içerisinde gömülü olan ölçüm modları ile: AC + Soğutma, Tahliye, Sızdırmazlık Testi, Hedef Aşırı Kızdırma, Kompresör Testi (DLT) ve Delta T ölçümleri tek bir cihazda yapılabilmektedir.
- Cihazın en büyük özelliği diğer akıllı probların kendisine bağlanıp tek bir cihaz ve program üzerinden diğer modülleri kontrol edilebilmesidir.
- Cihazın en önemli bir diğer önemli özelliği ise sıcaklık düzeltmeli sızdırmazlık testi yapabilmesidir.
- Testo 550s dijital manifold hem numarik hem de grafik bar simgesine sahiptir.

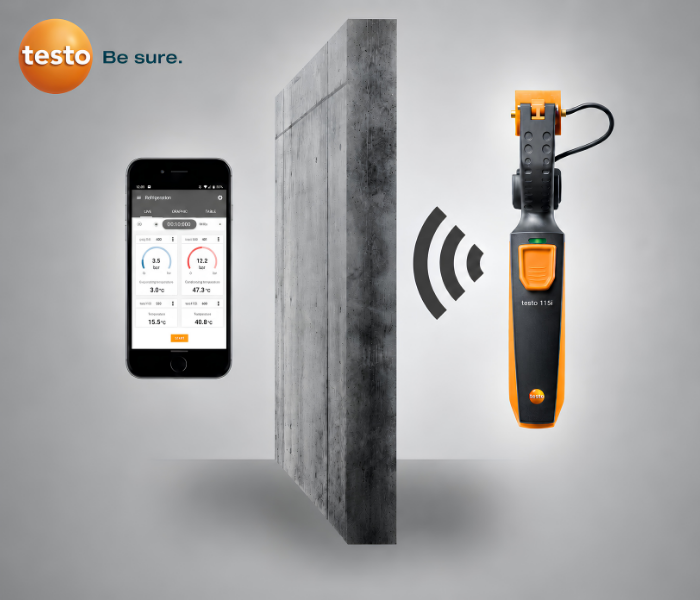

- Bu set içerisinden 2 adet testo 115i kıskaçlı tip sıcaklık probu çıkmaktadır.
- Testo 115i akıllı prob ile; fark sıcaklığını, basma hattı sıcaklığını, emme hattı sıcaklığın gibi kontrollerin yapılması işleminde kullanılır.
- AC + Soğutma işleminde önceden ayarlanmış 90 adet soğutucu bilgisi cihazın içine entegre edilmiştir. Böylece yapacağınız soğutucu bilgisini seçerek çok daha kaliteli ölçümler yapabilirsiniz.
- Testo Smart uygulamasındaki otomatik güncellemeler sayesinde her zaman en yeni soğutucu akışkanlara sahip olursunuz.
- Opsiyonel olarak satın alınan Testo 552i, 605i, 905i ve diğer Mini-DIN girişli sıcaklık ölçüm probları da bağlanabilmektedir.
- 2 yollu valf bloğuna sahip olan Testo 550s "0564 5502" cihazı ile alçak ve yüksek basıncın kontrolü kolay bir şekilde gerçekleştirebilirsiniz.
- Cihaz üzerinde mavi olan vana aktüatörü alçak basıncı, kırmızı olan vana aktüatörü ise yüksek basıncı ifade etmektedir.
- Testo 550s dijital monifold cihazının basınç ve sıcaklık değerleri yüklenebilir ve ayarlanabilir.
- Dijital manifold cihazını Bluetooth ile telefonunuza veya tabletinize bağlayarak yaptığınız ölçümleri canlı bir şekilde takip edebilirsiniz ve kaydedebilirsiniz.
- PDF veya CSV formatında kaydedilen verilerinizi isterseniz e-postanıza da direkt olarak gönderebilirsiniz.
- Dijital manifold cihazını tabletlerde veya telefonlarda kullanmak için sistem gereksinimlerinizin; İOS 11.0 ya da daha yeni bir sürüm, android 6.0 ya da daha yeni bir sürüm, Bluetooth 4.0 veya yeni bir sürüm olması gerekmektedir.
- Testo "0564 5502" dijital manifold cihazında aşırı ısınma ve alt soğuma işlemlerini eşzamanlı hesapladığından kaynaklı manuel hesaplamardan oluşan hataları ortadan kaldırır.
- Auto Tfac (Otomatik Sıcaklık telafi faktörü) faktörüne sahiptir.
- Bu şu anlama geliyor; ana uygulama alanındaki ölçüm hatalarını azaltmak için, cihazda bir yüzey kompanzasyon faktörü ayarlanmıştır.
- Testo 550s cihazında basınç ölçüm işlemeniz bittikten sonra cihazın grafik bar veya numarik ekranında değerler kalırsa vana aktüatörleri açıp kapatın ya da yukarı ok tuşuna basılı tutarak basıncı sıfırlayabilirsiniz.
- Aydınlatmalı LCD ekranı ile Testo 550s dijital manifold cihazını karanlık ortamlarda da kolay bir şekilde kullanabilirsiniz.
- Ayarlar kısmından aydınlatma süresini 10, 30, 60 saniye ya da daima açık olarak değiştirebilirsiniz.
- Ayrıca cihazın ayarlar bölümünden, ölçüm birimini, ekran parlaklık seviyesini, cihazın otomatik kapanmasını vb. diğer ayarlarıda değiştirebilirsiniz.

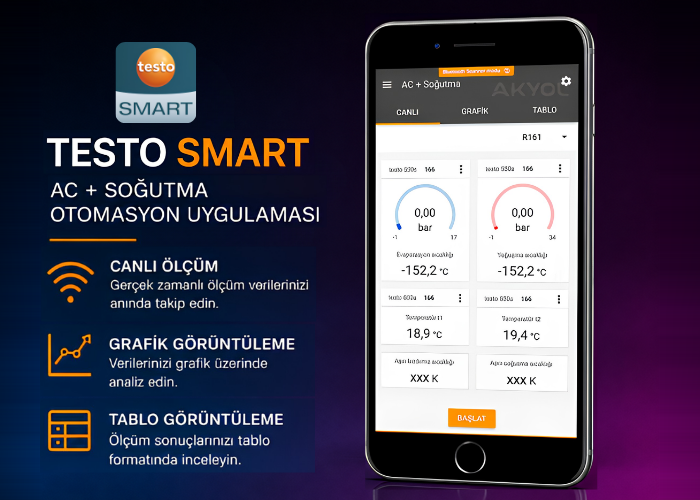

Testo 550s dijital manifoldunuz için Testo Smart mobil uygulamasını telefonunuz ya da tabletinize indirin ve aşağıda yazan kolaylıklardan yararlanın;
- Ölçümün uzaktan izlenmesi: Ölçümü akıllı telefon/tabletinizden izleyebilirsiniz, bu sayede manifoldun hemen yanında durmanıza gerek yoktur. Herhangi aksi bir durum olmadığı sürece, 20 metreye kadar (açık alanda) kapsama alanına sahiptir.
- Akıllı telefon/tablette ölçüm verilerinin görüntülenmesi: Ölçüm değerlerini grafik ya da numerik formda akıllı telefon/tabletinizde görüntüleyebilirsiniz
- Kullanışlı dokümantasyon fonksiyonları: Ölçüm sonuçlarını kaydetmek için mobil uygulamayı kullanın, raporlarınızı PDF ya da CSV formatında e-mail ile gönderin. Eğer ölçüm yerini akıllı telefon/tablet ile fotoğrafladıysanız, raporunuza bunu da ekleyebilirsiniz.
- Soğutucu akışkan güncelleme: mobil uygulama kullanarak soğutucu akışkan güncelleme işlemini de rahatlıkla gerçekleştirebilirsiniz.
- Mobil uygulama, hem Android hem de iOS'da bulunmaktadır. Yüklenir yüklenmez, manifold ve akıllı telefon/tablet arası bağlantı Bluetooth ile sağlanır.
- Hızlı ve doğru sonuçlar: 2 sıcaklık düzeltmeli basınç sensörü ile, alçak ve yüksek basınç değerlerinin ölçümü hassas ve doğru şekilde gerçekleştirilir; buharlaşma ve yoğunlaşma sıcaklıkları otomatik olarak tespit edilir.
- Takılabilir sıcaklık probları için iki adet giriş: aşırı kızdırma ve aşırı soğutmanın eş zamanlı hesaplanması için gereklidir.

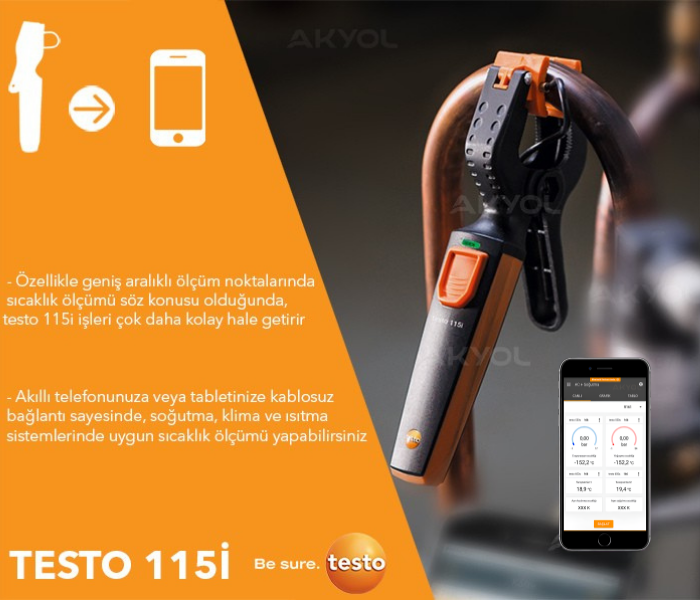

- Teslimat kapsamına dahil 2 adet smart Testo 115i akıllı sıcaklık prob: direkt kablolara, borulara vb. bölgelere tutturulduğunda, yüzey sıcaklık ölçümlerinin güvenilir bir şekilde yapılmasını sağlar.
- Soğutucu hortumlarını değiştirmeye ihtiyaç duyulmaz: otomatik ısı pompası modu sayesinde
- 90 soğutucu akışkan depolanabilir: sadece tek bir cihazda, tüm önemli soğutucu akışkanlar saklanabilir (mobil uygulama ile soğutucu akışkanlar güncellenebilir)
- Bunların haricinde; fark sıcaklık görüntülenmesi ya da sıcaklık düzeltmeli sızdırmazlık testi gibi özelliklere de sahiptir.
Apple İçin | Android İçin |
![]() |
![]() |
Testo 115i ve diğer akıllı probların bağlandığı program | |
![]() |
![]() |
Testo 550s ve ona bağlı diğer probların bağlandığı program |
- Öncelikle Testo 550s dijital manifold cihazı açın, basit bir şekilde kurulumunu gerçekleştirin.
- Cihazın menüsünden Bluetooth ve Gelişmiş Bluetooth ayarlarını "ON" konumuna getirin, tamamlandı butonunu onaylayın.
- Kutu içerisinden çıkan 2 adet Testo 115i sıcaklık ölçerin düğmesine basılı tutarak açın.
- Kıskaçlı sıcaklık ölçerin ön kısmında bulunan LED ışıklar sarı renkli olarak yanıp sönmeye başlayacaktır. Bu bir cihaz arayışında olduğunu gösterir.
- Led ışıklar yeşil renge döndüğünde problar Testo 550s cihazına bağlanacaktır.
- Cihazın sağ üst kısmında Bluetooth simgesinde kaç tane cihazın bağlı olduğunu görebilirsiniz.
- Mobil cihazına ya da tabletinize Android için Play Store'dan - IOS için App Store'dan Testo Smart uygulamasını indirin ve kurun.
- Uygulamayı açtığınızda Testo 550s cihazı ve ona bağlı olan diğer problar otomatik olarak uygulama üzerinde gözükecektir.
- Testo 550s dijital manifold cihazınızda seçtiğiniz ölçüm moduna göre mobil uygulamadaki ekran otomatik bir şekilde değişecektir.
- Raporlama ve veri kaydetme için mobil cihaz size bu tüm olanakları sağlayacaktır.
Testo 115i kıskaçlı sıcaklık ölçer cihazını Testo 550s cihazına bağlamadan da ayrı bir şekilde de kullanabilirsiniz. Bunun için:
- Mobil telefonunuza Testo Smart Probes uygulamasını indirin, kurun ve açın.
- Testo 115i problarının düğmesine basarak aktif hale getirin. (Testo 550s cihazını kapatın.)
- Temel görünümden Testo 115i nin bağlandığını görebilirsiniz.
- Bağladığınız cihazın seri numarasının son 3 hanesi ekranda görünür. Bu sayede probları kolay bir şekilde takip edebilirsiniz.
1 - NTC sıcaklık probu için mini-DIN prob soketi, soket kapaklı.
2 - LCD ekran
3 - Kontrol tuşları
4 - Soğutucu akışkan için denetim camı.
5 - 2 x vana aktüatörleri
6 - 3 x soğutucu hortumlar için kelepçe (bağlantı ayağı).
7 - 7/16" UNF bağlantısı , pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı soğutucu hortumları için yüksek basınç.
8 - 7/16" UNF bağlantısı , gaz alma gaz verme bölümü.
9 - 7/16" UNF bağlantısı , pirinç, kilitlenebilir valf aktüatörü için çabuk açılan vida bağlantı kanallı soğutucu hortumları için alçak basınç.
10 - Metal askı kancası
11 - Pil yuvası
Basınç Ölçüm Aralığı | -1 … 60 bar |
---|---|
Basınç Ölçüm Hassasiyeti | ±0,5 % Fs |
Basınç Ölçüm Çözünürlüğü | 0,01 bar |
Prob Bağlantısı | 3 x 7/16" – UNF |
Aşırı Yük Bağıl (Yüksek Basınç) | 65 bar |
Sıcaklık Ölçüm Aralığı | -50°C … +150°C |
Sıcaklık Ölçüm Hassasiyeti | ±0,5°C |
Sıcaklık Ölçüm Çözünürlüğü | 0,1°C |
Prob bağlantısı | 2 x plug-in (NTC) |
Cihazın Hafızasındaki Soğutkan Bilgileri | R114, R407C, R444B,R12, R407F, R448A, R123, R407H, R449A, R1233zd, R408A, R450A, R1234yf, R409A, R452A, R1234ze, R410A, R452B, R124, R414B, R453a, R125, R416A, R454A, R13, R420A, R454B, R134a, R421A, R454C, R22, R421B, R455A, R23, R422B, R458A, R290, R422C, R500, R32, R422D, R502, R401A, R424A, R503, R401B, R427A, R507, R402A, R434A, R513A, R402B, R437A, R600a, R404A, R438A, R718 (H2O), R407A, R442A, R744 (CO2), R11, R227, R417A, FX80, R236fa, R417B, I12A, SP22, R245fa, R417C, R1150, R401C, R422A, R1270, R406A, R426A, R13B1, R407B, R170, R508A,R14, R407D, R508B, R142B, R41, R600, R152a, R411A, RIS89, R161, R412A, R413A. |
Uygulama Aracılığıyla Soğutucu Akışkan Güncellemesi |
R11, FX80, I12A, R1150, R1270, R13B1, R14, R142B, R152A, R161, R170, R227, R236fa, R245fa, R401C, R406A, R407B, R407D, R41, Ra11A, R412A, R413A, R417A, R417B, R417C, R422A, R426A, R508A, R508B, R600, RIS89, SP22 |
Batarya Ömrü | 250 saat (without illumination, without Bluetooth®) |
Koruma Sınıfı | IP 54 |
Ekran | Aydınlatmalı LCD ekran |
Ölçüm Birimleri | Sıcaklık: °C, °F Basınç: psi, kPa, MPa, bar, inHg Basınç Tipi: Prel, Pmtk Mutlak Basınç: 1.013 (Elle Değiştirilebilir) Basınç: micron, mbar, Torr, mTorr, inH2O, inHg, hPa, Pa |
Auto-off (Otomatik kapanma) | 30 dakika |
Sistem Gereklilikleri | iOS 11.0 veya daha yenisini gerektirir; Android 6.0 veya daha yenisini gerektirir; Bluetooth 4.0’lı mobil uç cihaz gerekli |
Çalışma Sıcaklığı | -20°C … +50°C |
Depolama Sıcaklığı | -20°C … +60°C |
Ebat | 210 x 121 x 60 mm |
Ağırlık | 826 g |
Güç Kaynağı | 4 x AA mignon pil |
Sıcaklık Ölçüm Aralığı | -40°C … +150°C |
---|---|
Sıcaklık Ölçüm Hassasiyeti | ±1,3°C (-20°C … +85°C) |
Sıcaklık Ölçüm Çözünürlüğü | 0,1°C |
Batarya Ömrü | 150 saat |
Sistem Gereklilikleri | iOS 11.0 veya daha yenisini gerektirir; Android 6.0 veya daha yenisini gerektirir; Bluetooth 4.0’lı mobil uç cihaz gerekli |
Çalışma Sıcaklığı | -20°C … +50°C |
Depolama Sıcaklığı | -20°C … +60°C |
Ebat | 183 x 90 x 30 mm |
Ağırlık | 127,4 g |
Güç Kaynağı | 3 AAA mikro batarya |
ISO 9001 test sertifikasına sahip olup tüm ürünler CE belgelidir.
Testo firması; 1957 yılında Almanya' da kurulmuş olup uluslararası satış ağına sahip büyük bir firmadır.
Üretimini yaptıkları cihazların kapsamı ölçüm cihazları olarak adlandırılabilmektedir.
Çok kaliteli ürünler üretmektedirler. Bir çok ürünün kutusu içerisinde üretici test sertifikası bulunmaktadır.
Bu cihazlara örnek vermek gerekirse; termal kameralar, gaz ölçerler, termometreler örnek verilebilmektedir.
