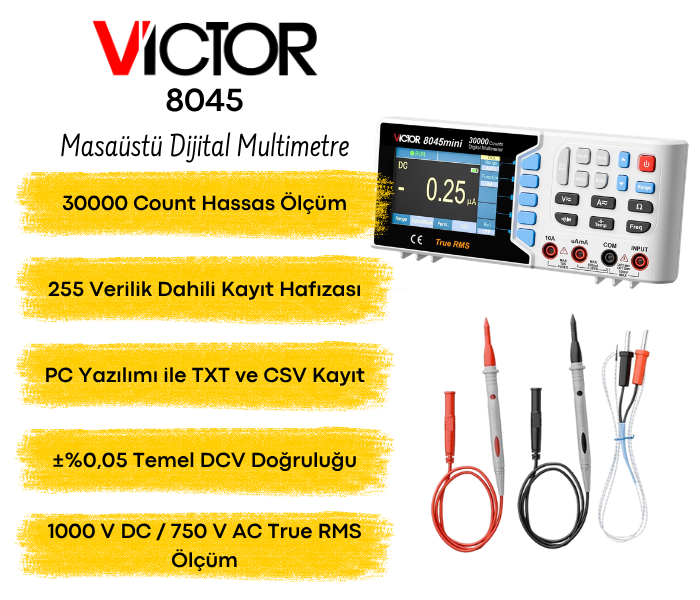

Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı

Victor 8045 masaüstü dijital multimetre; 30000 count ölçüm kapasitesi, True RMS teknolojisi, 3,5 inç renkli TFT ekranı, AC/DC voltaj ve akım, direnç, kapasite, frekans ve sıcaklık ölçüm fonksiyonları, 255 verilik dahili kayıt hafızası ve PC bağlantısı sayesinde ölçüm sonuçlarını yazılım üzerinden izleyip TXT veya CSV formatında kaydedebilen, elektronik servis, laboratuvar, bakım ve üretim uygulamalarına uygun profesyonel bir ölçüm cihazıdır.

Victor 8045 Masaüstü Dijital Multimetre Özellikleri

- Victor 8045 masaüstü dijital multimetre, 30000 count gösterim kapasitesi ve %0,05’e kadar temel DC voltaj doğruluğu sayesinde elektronik devrelerde ayrıntılı ve hassas ölçüm yapılmasını sağlar.
- 3,5 inç büyüklüğündeki 480 × 320 piksel renkli TFT ekranı; ölçüm değeri, birim, fonksiyon, kademe ve batarya durumunun kolayca takip edilmesine yardımcı olur.
- Çift gösterim özelliği, AC voltaj veya AC akım değeriyle ölçülen sinyalin frekansını aynı ekran üzerinde birlikte görüntüleyerek iki parametrenin eş zamanlı incelenmesini sağlar.
- DC voltajı 300 mV–1000 V, AC voltajı ise 300 mV–750 V arasında ölçebilen cihaz, AC ölçümlerinde True RMS teknolojisiyle sinüs biçiminde olmayan sinyallerin daha doğru değerlendirilmesine yardımcı olur.
- AC ve DC akımı 300 µA seviyesinden 10 A değerine kadar ölçebilmesi, düşük akımlı elektronik devrelerden daha yüksek akım gerektiren elektrik uygulamalarına kadar geniş kullanım imkânı sunar.
- 300 MΩ’a kadar direnç, 300 mF’a kadar kapasite, 300 MHz’e kadar frekans ve %0,1–%99,9 görev döngüsü ölçümü yaparak farklı elektrik ve elektronik kontrollerini tek cihazda birleştirir.
- K tipi prob desteğiyle -40°C ile +1000°C arasında sıcaklık ölçebilir ve sonuçları °C, °F veya K biriminde gösterebilir. Kutudan çıkan K tipi probun ölçüm aralığı -20°C ile +250°C’dir.
- Otomatik kademe seçimi giriş sinyaline uygun ölçüm aralığını kendisi belirlerken manuel kademe seçimi, kullanıcının ihtiyaç duyduğu aralığı doğrudan seçmesine imkân tanır.
- Dahili hafızası manuel veya otomatik olarak 255 ölçüm verisini saklayabilir; otomatik kayıtta veri alma aralığı 1 ile 10 saniye arasında ayarlanabilir.
- USB bağlantısıyla bilgisayara bağlanabilen Victor 8045’in ölçüm sonuçları uygulama üzerinden takip edilerek TXT veya CSV formatında kaydedilebilir.
- Run/Stop, REL, maksimum, minimum, ortalama ve dB/dBm fonksiyonları; ölçüm değerlerinin sabitlenmesi, karşılaştırılması ve daha ayrıntılı analiz edilmesine yardımcı olur.
- Diyot test fonksiyonu 0–3,2 V arasındaki ileri yön gerilim düşümünü görüntülerken süreklilik kontrolü yaklaşık 30 Ω altındaki bağlantılarda sesli uyarı verir.
- 4400 mAh kapasiteli dahili şarj edilebilir bataryası, çalışma koşullarına bağlı olarak yaklaşık 10 saate kadar kablosuz kullanım sağlar.

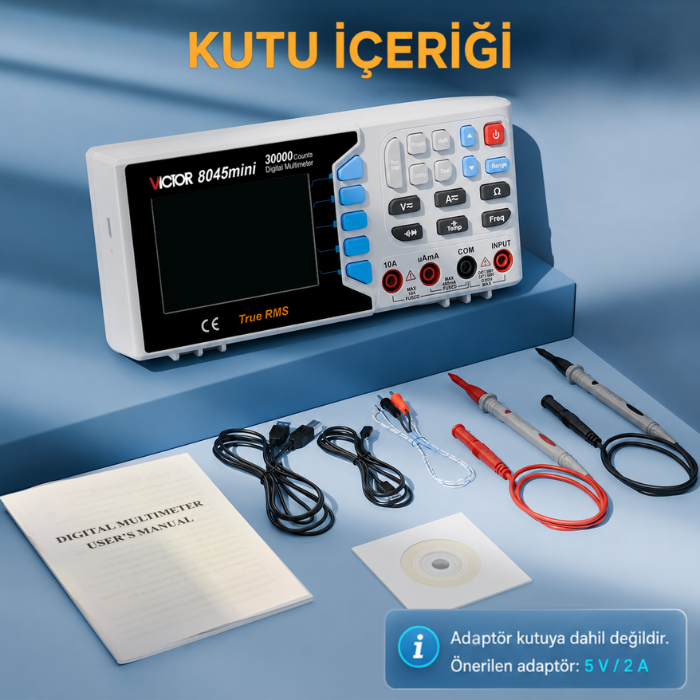

- Cihaz Type-C bağlantısı üzerinden DC 5 V güçle çalıştırılabilir ve şarj edilebilir; 5V çıkışa ve 2A akım kapasitesine sahip USB adaptörler kullanılabilir. Adaptör kutu içeriğine dahil değildir.
- Yaklaşık 200 × 90,6 × 62 mm boyutları ve 440 gram ağırlığıyla çalışma masasında az yer kaplar; CAT I 1000 V, CAT II 600 V güvenlik sınıfları ve sigortalı akım girişleriyle profesyonel kullanıma uygun bir yapı sunar.

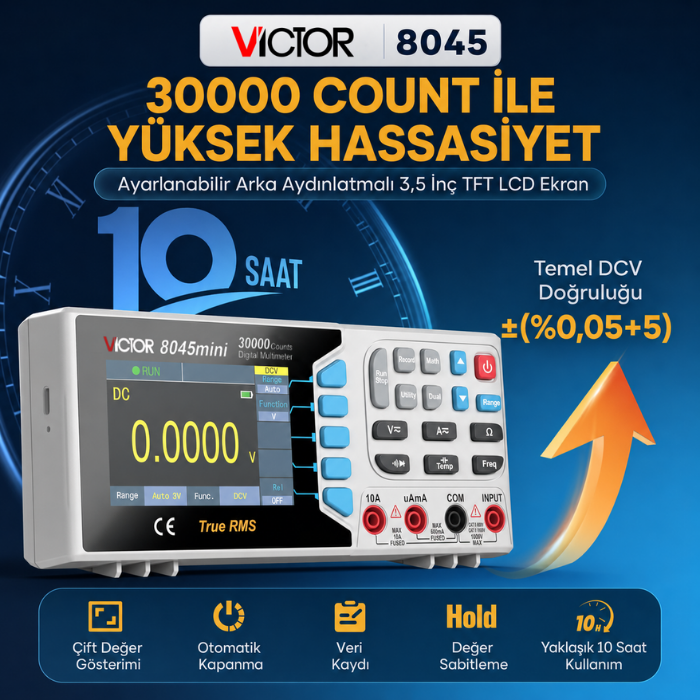

Victor 8045, 30000 count gösterim kapasitesi ve ±(%0,05+5) temel DCV doğruluğuyla küçük değer değişimlerinin ayrıntılı biçimde takip edilmesine yardımcı olur.

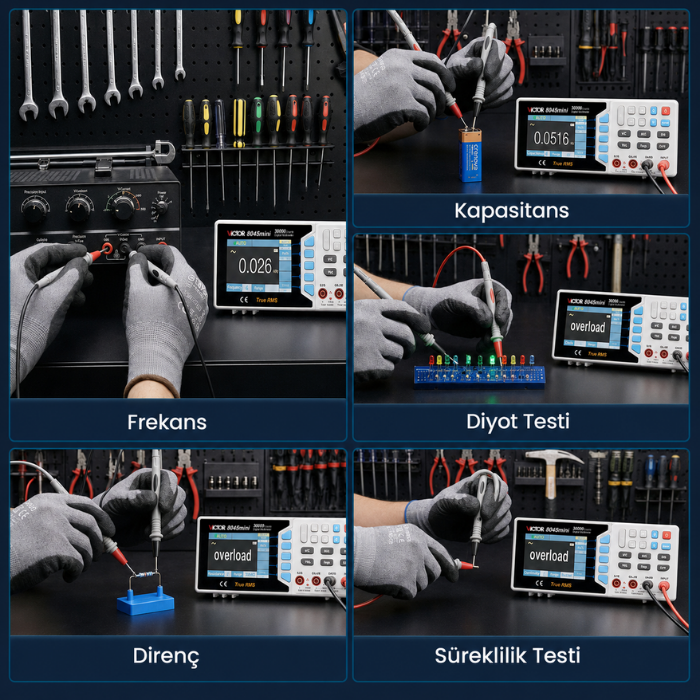

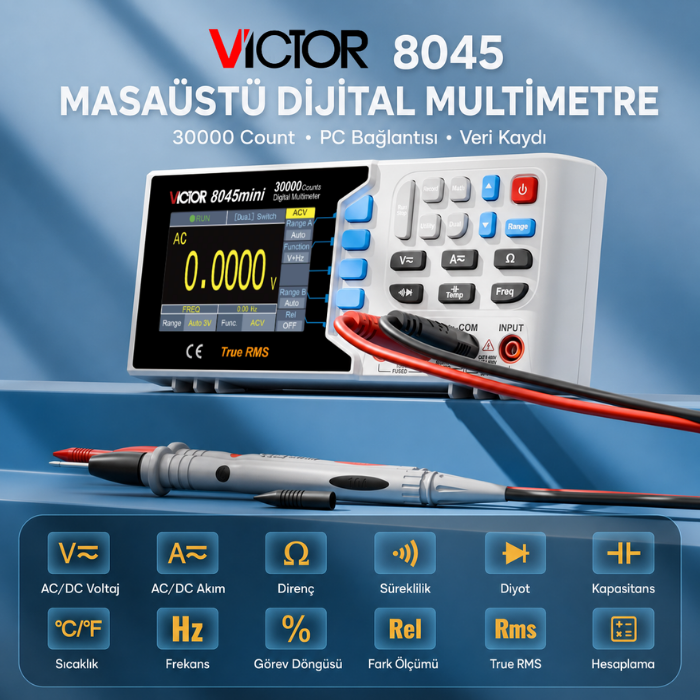

AC/DC voltaj ve akımın yanı sıra direnç, kapasitans, frekans, sıcaklık, görev döngüsü, diyot ve süreklilik ölçümlerini tek cihazda bir araya getirir.

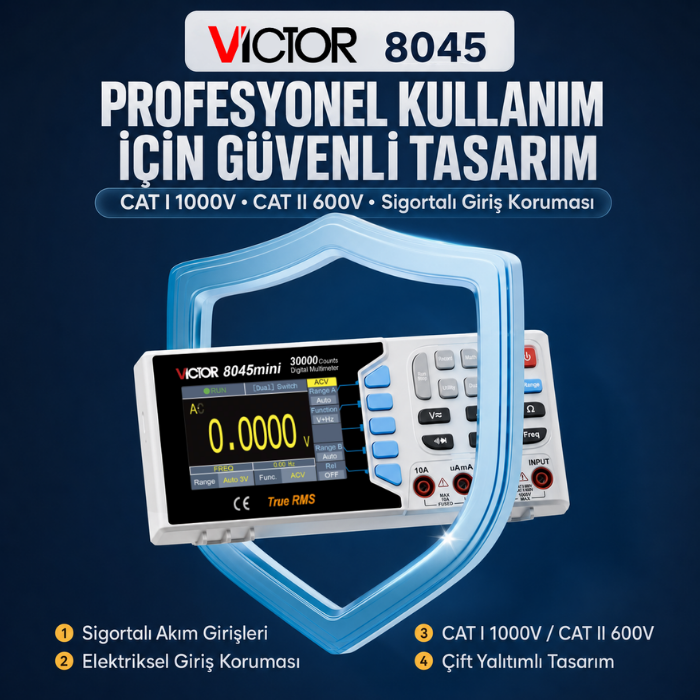

Sigortalı akım girişleri, çift yalıtımlı gövde ve CAT I 1000V / CAT II 600V güvenlik sınıfları, profesyonel ölçümlerde daha güvenli kullanım sağlar.

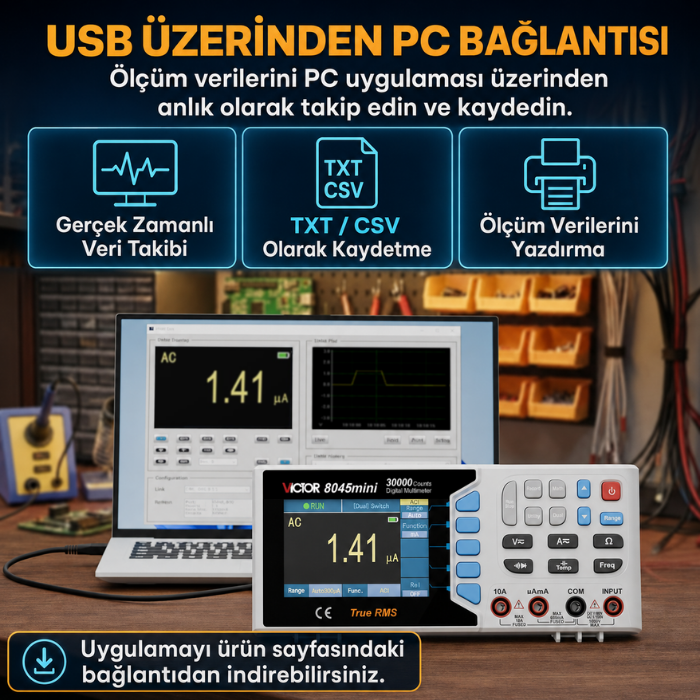

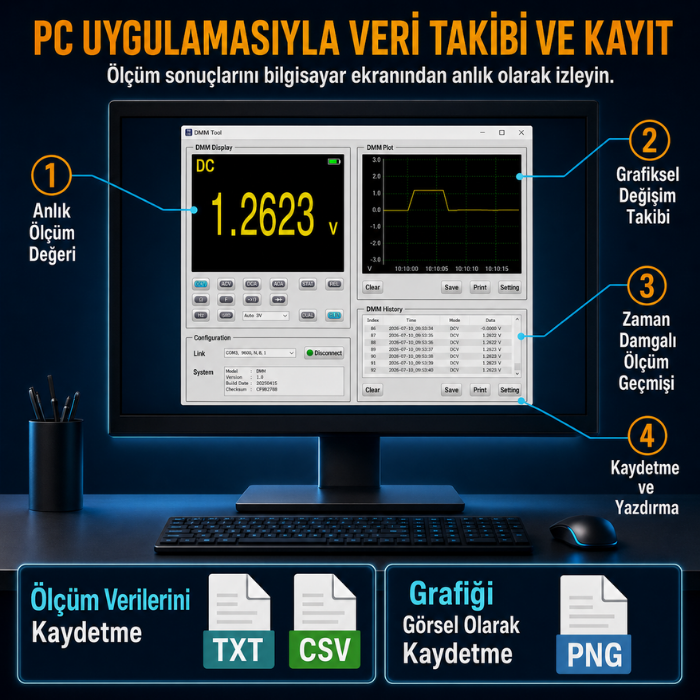

PC uygulaması üzerinden anlık değerler, grafiksel değişimler ve zaman damgalı ölçüm geçmişi izlenebilir; veriler TXT/CSV, grafikler ise PNG formatında kaydedilebilir.

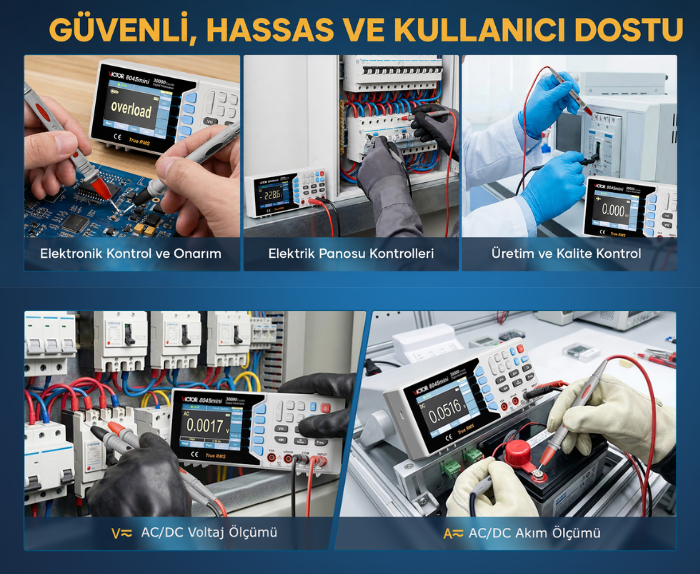

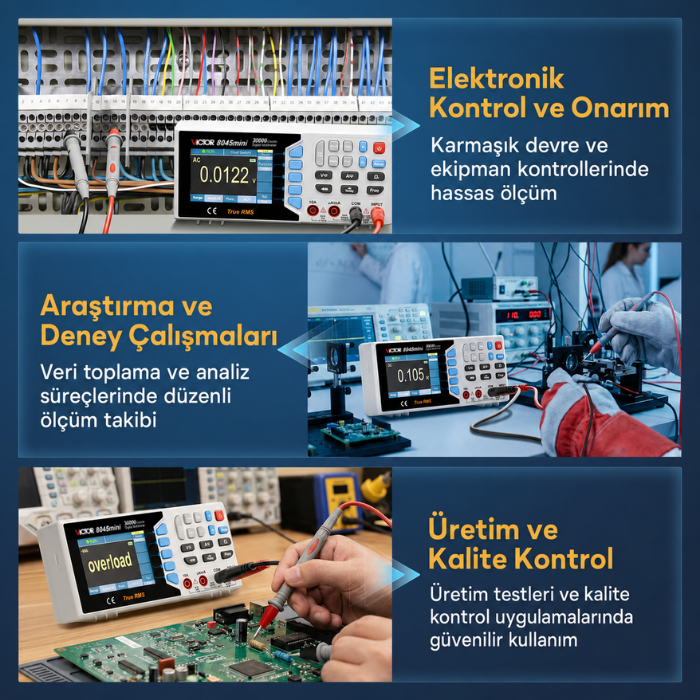

Elektronik kontrol ve onarımdan araştırma çalışmalarına, üretim testlerinden kalite kontrol süreçlerine kadar Victor 8045 masaüstü dijital multimetre, düzenli ölçüm takibi gerektiren profesyonel uygulamalara uyum sağlar.

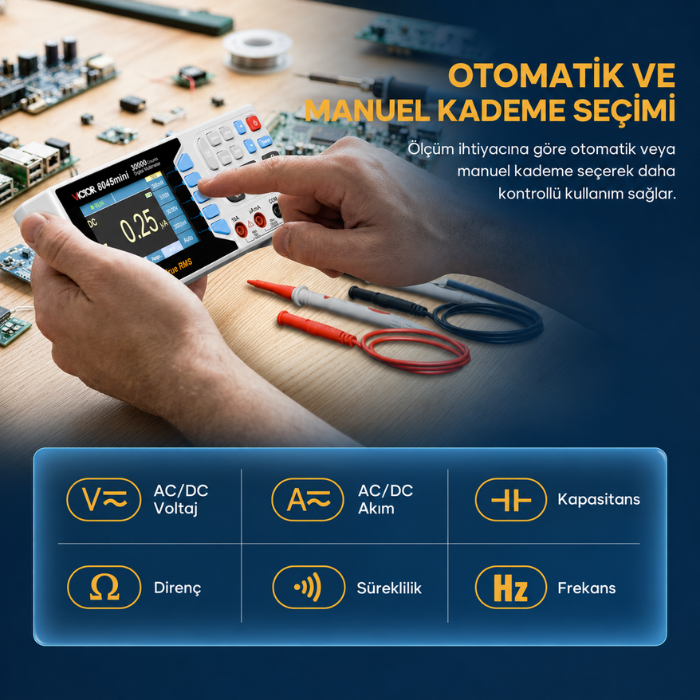

Otomatik kademe pratik kullanım sunarken manuel kademe seçimi, ölçüm aralığının kullanıcı tarafından belirlenmesine ve farklı elektriksel testlerin daha kontrollü yürütülmesine imkân tanır.

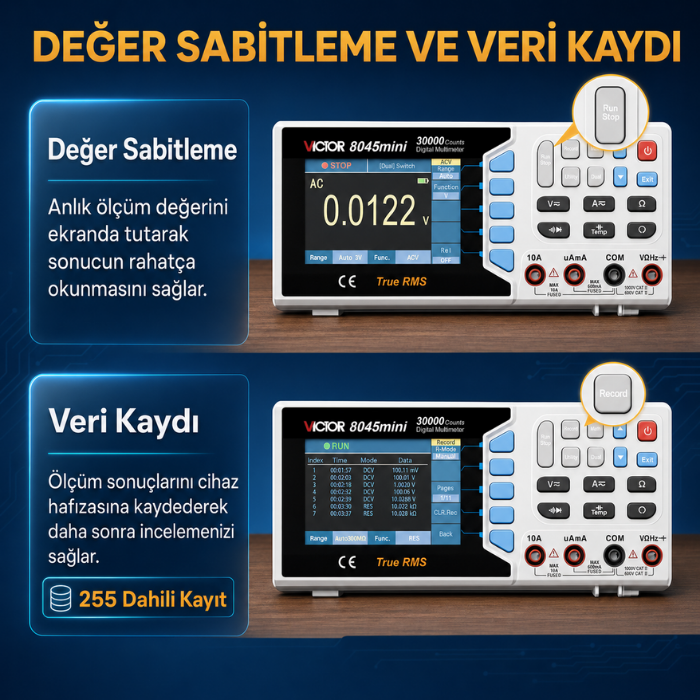

Değer sabitleme işlevi anlık sonucu ekranda koruyarak okumayı kolaylaştırırken, 255 noktaya kadar dahili kayıt kapasitesi ölçümlerin daha sonra incelenmesini sağlar.

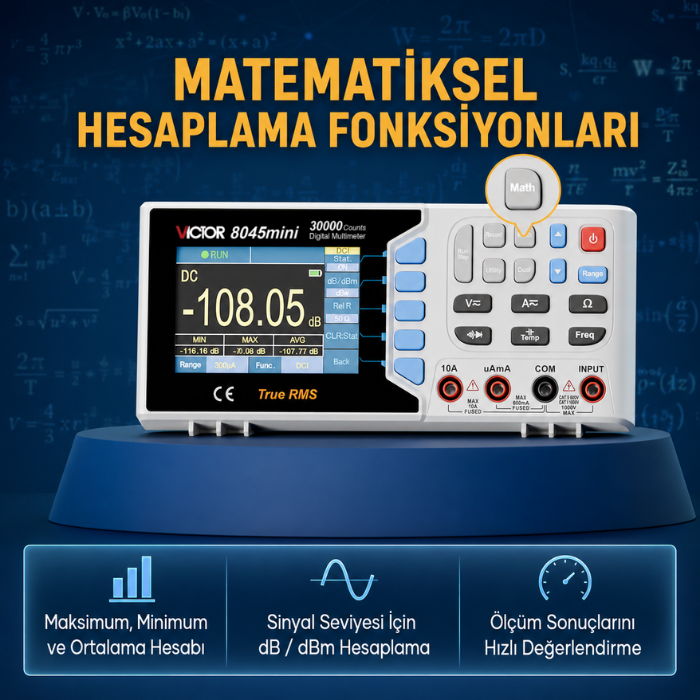

Matematiksel Hesaplama Fonksiyonları

Victor 8045’in Math fonksiyonu, ölçüm sonuçlarını yalnızca ekranda göstermekle kalmaz; maksimum, minimum ve ortalama değerleri hesaplayabilir, ayrıca AC/DC voltaj ölçümlerini dB veya dBm cinsinden değerlendirebilir. Bu özellik özellikle sinyal seviyesindeki değişimleri, kazancı veya kaybı hızlı şekilde yorumlamak için kullanılır.

dB nedir?

dB, iki sinyal arasındaki farkı gösteren karşılaştırmalı bir değerdir. Tek başına voltaj veya güç miktarını belirtmez; sinyalin referans değere göre ne kadar arttığını ya da azaldığını anlatır.

Aynı empedans altında basit örnekler:

- Referans 1V, ölçülen değer 1V ise: 0 dB, değişim yoktur.
- Referans 1V, ölçülen değer 2V ise: yaklaşık +6 dB, sinyal seviyesi artmıştır.
- Referans 1V, ölçülen değer 0,5V ise: yaklaşık -6 dB, sinyal seviyesi azalmıştır.

Örneğin bir amplifikatörün girişinde 1V, çıkışında 2V ölçülüyorsa cihaz yaklaşık +6 dB kazanç gösterebilir. Bir kablonun girişinde 1V, çıkışında 0,5V ölçülmesi ise yaklaşık -6 dB kayba karşılık gelir.

dBm nedir?

dBm, sinyal gücünü 1 miliwatt referansına göre gösterir. dB’den farklı olarak karşılaştırmalı değil, belirli bir güç seviyesini ifade eder.

0 dBm = 1mW
+10 dBm = 10mW
+20 dBm = 100mW
+30 dBm = 1W
-10 dBm = 0,1mW

1mW değerinin 0 dBm olmasının nedeni, ölçülen gücün 1mW referans değeriyle aynı olmasıdır. Yani aralarında artış veya azalma bulunmaz.

Victor 8045, ölçülen voltajı seçilen referans empedansına göre güce dönüştürerek dBm değerini hesaplar. Örneğin 50Ω empedans seçildiğinde yaklaşık 0,224V RMS, 1mW güce ve dolayısıyla 0 dBm değerine karşılık gelir. Cihazda 50Ω, 75Ω, 600Ω gibi farklı referans empedansları seçilebilir.

Nerelerde kullanılır?

dB ve dBm hesaplamaları; ses sistemleri, amplifikatörler, filtreler, kablolar ve çeşitli sinyal devrelerinde seviye değişimini değerlendirmek için kullanılabilir. Bu fonksiyon ayrı bir RF güç sensörü değildir; ACV veya DCV modunda ölçülen voltaj sonucunu, seçilen empedansa göre matematiksel olarak dönüştürür.

Maksimum, minimum ve ortalama hesaplama özelliği ise dalgalanan bir sinyalin en yüksek, en düşük ve genel seviyesini takip etmeyi kolaylaştırır. Örneğin 5V’luk bir beslemenin ölçüm sırasında 4,95V ile 5,08V arasında değişip değişmediği tek ekrandan değerlendirilebilir.

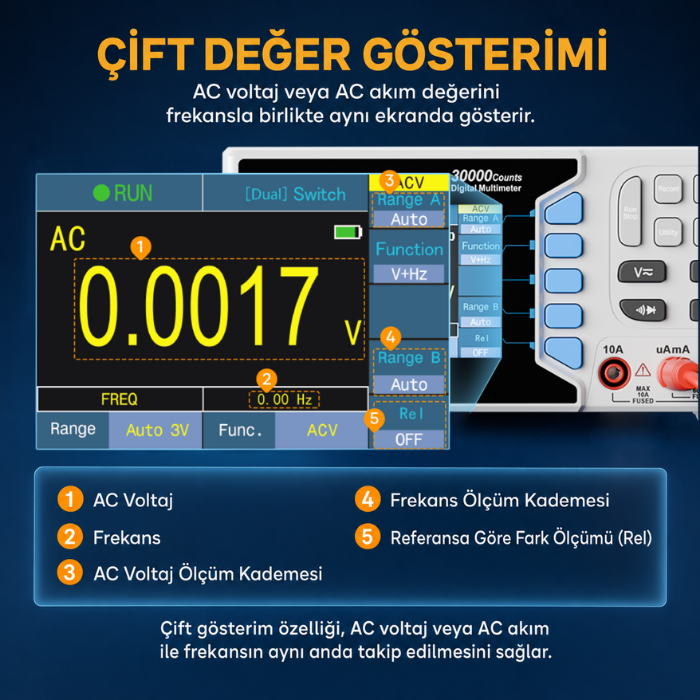

Çift değer gösterimi, AC voltaj veya AC akım sonucuyla sinyal frekansının aynı ekranda izlenmesini sağlayarak modlar arasında geçiş ihtiyacını azaltır.

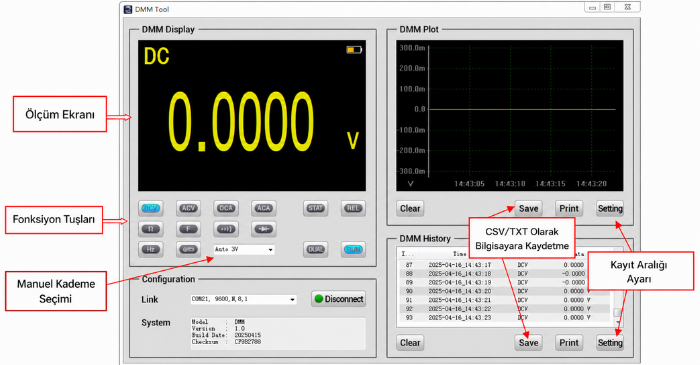

Victor 8045 PC Uygulaması Kurulumu ve Bağlantısı

1. Ürün sayfasındaki bağlantıdan Victor 8045 PC uygulamasını indirin ve sıkıştırılmış klasörü çıkarın.

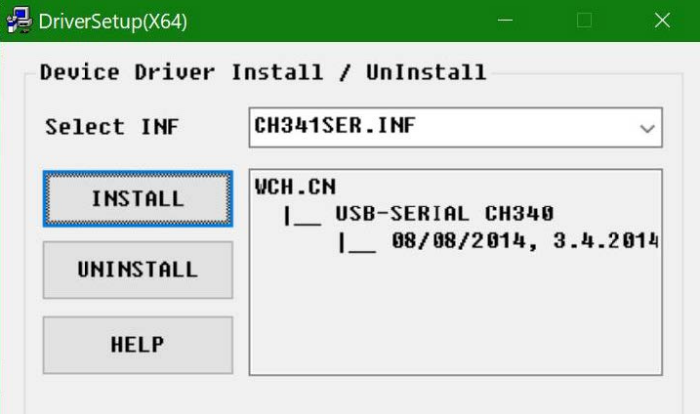

2. “Drivers” klasöründeki “CH34x_Install_Windows_v1.0.EXE” dosyasını çalıştırarak USB sürücüsünü yükleyin.

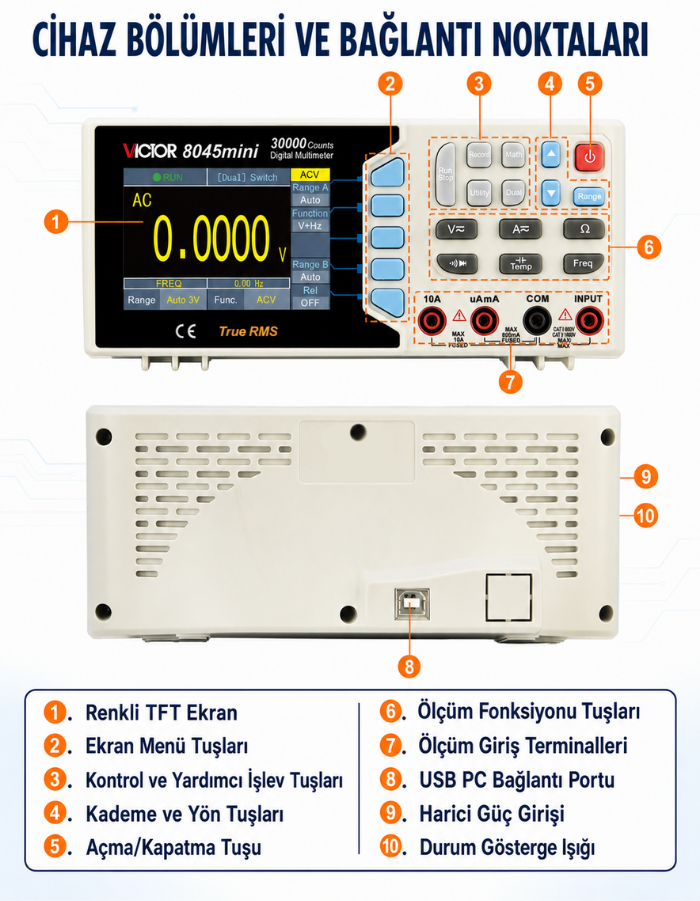

3. Victor 8045’i açın ve cihazın arkasındaki kare USB iletişim bağlantısını, USB veri kablosuyla bilgisayara bağlayın.

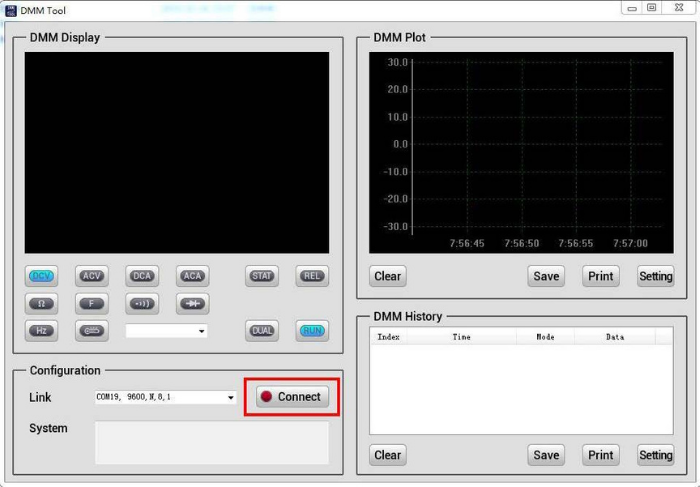

4. “DMM Tool (EN).exe” dosyasını çalıştırın ve uygulamadaki “Connect” düğmesine basın.

5. Bağlantı kurulduğunda ölçüm değerleri, grafik ve ölçüm geçmişi bilgisayar ekranından takip edilebilir. Ölçüm kayıtları TXT veya CSV, grafikler ise PNG formatında kaydedilebilir.

ÖLÇÜM ARALIKLARI VE HASSASİYET

DC Voltaj (DCV)

Ölçüm Aralığı	Hassasiyet	Çözünürlük
300.00mV	±(0.1%+5)	0.01mV
3.0000V	±(0.05%+5)	0.0001V
30.000V		0.001V
300.00V		0.01V
1000.0V	±(0.5%+10)	0.1V

AC Voltaj (ACV)

Ölçüm Aralığı	Frekans Aralığı	Hassasiyet	Çözünürlük
300.00mV	40Hz~400Hz	±(1.0%+25)	0.01mV
	>400Hz~10kHz	±(2.5%+60)
3.0000V	40Hz~400Hz	±(0.8%+25)	0.0001V
	>400Hz~10kHz	±(2.5%+60)
30.000V	40Hz~400Hz	±(0.8%+25)	0.001V
	>400Hz~10kHz	±(2.5%+60)
300.00V	40Hz~400Hz	±(0.8%+25)	0.01V
	>400Hz~5kHz	±(2.0%+25)
750.0V	40Hz~200Hz	±(1.0%+25)	0.1V
	>200Hz~1kHz	±(1.5%+25)

DC Akım (DCA)

Ölçüm Aralığı	Hassasiyet	Çözünürlük
300.00µA	±(0.15%+20)	0.01µA
3.0000mA		0.0001mA
30.000mA		0.001mA
300.00mA		0.01mA
3.0000A	±(1.2%+50)	0.0001A
10.000A		0.001A

AC Akım (ACA)

Ölçüm Aralığı	Frekans Aralığı	Hassasiyet	Çözünürlük
300.00µA	40Hz~400Hz	±(0.8%+30)	0.01µA
	>400Hz~10kHz	±(3.0%+50)
3.0000mA	40Hz~400Hz	±(0.8%+30)	0.0001mA
	>400Hz~10kHz	±(3.0%+50)
30.000mA	40Hz~400Hz	±(1.2%+30)	0.001mA
	>400Hz~10kHz	±(3.0%+50)
300.00mA	40Hz~400Hz	±(1.2%+30)	0.01mA
	>400Hz~10kHz	±(3.0%+50)
3.0000A	40Hz~400Hz	±(1.5%+30)	0.0001A
	>200Hz~1kHz	±(2.5%+25)
10.000A	40Hz~400Hz	±(1.5%+20)	0.001A
	>200Hz~1kHz	±(2.5%+25)

Direnç

Ölçüm Aralığı	Hassasiyet	Çözünürlük
300.00Ω	±(0.5%+10)	0.01Ω
3.0000kΩ		0.0001kΩ
30.000kΩ		0.001kΩ
300.00kΩ		0.01kΩ
3.0000MΩ	±(0.8%+25)	0.0001MΩ
30.000MΩ	±(1.5%+25)	0.001MΩ
300.0MΩ	±(5.0%+50)	0.1MΩ

Kapasitans

Ölçüm Aralığı	Hassasiyet	Çözünürlük
30.000nF	±(5.0%+50)	0.001nF
300.00nF	±(4.0%+50)	0.01nF
3.0µF		0.1nF
30.000µF		0.001µF
300.00µF		0.01µF
3.0mF		0.1µF
30.000mF	±(10%+50)	0.001mF
300.00mF	±(20%+50)	0.01mF

Not: 30mF değerinin altındaki kapasitörlerde ölçüm süresi en fazla 6 saniyedir.

Frekans

Ölçüm Aralığı	Hassasiyet	Çözünürlük
10Hz~300MHz	±(0.1%+5)	0.01Hz~0.01MHz

Görev Döngüsü

Ölçüm Aralığı	Hassasiyet	Çözünürlük	Açıklama
0.1%~99.9%	±(2.0%+5)	0.1%	1kHz altındaki sinyaller için uygundur.

Sıcaklık

Ölçüm Aralığı	Hassasiyet	Çözünürlük
-40.0~400.0°C	±(1.0%+3°C)	0.1°C
400.0~1000.0°C	±(1.5%+3°C)

Diyot Testi

Ölçüm Aralığı	Ölçüm Bölgesi	Çözünürlük	Açıklama
3.0000V	0~3.2000V	0.0001V	Açık devre voltajı yaklaşık 3.2V'tur.

Süreklilik Testi

Ölçüm Aralığı	Ölçüm Bölgesi	Çözünürlük	Açıklama
300.0Ω	0~300.0Ω	0.1Ω	Direnç yaklaşık 30Ω veya daha düşük olduğunda sesli uyarı verir.

TEKNİK ÖZELLİKLER

Ölçüm Fonksiyonları	AC/DC voltaj, AC/DC akım, direnç, kapasitans, frekans, görev döngüsü, sıcaklık, diyot ve süreklilik testi
Yardımcı Fonksiyonlar	Çift değer gösterimi, Referanslı Fark Ölçümü (REL), maksimum, minimum ve ortalama değer takibi, dB/dBm hesaplama, manuel ve otomatik veri kaydı
AC Ölçüm Yöntemi	True RMS
Ekran Tipi	3.5 inç renkli TFT ekran
Ekran Çözünürlüğü	480 × 320 piksel
Maksimum Gösterim	30000 count
Kademe Seçimi	Otomatik ve manuel kademe
Çift Değer Gösterimi	AC voltaj veya AC akım değeri ile sinyal frekansını aynı ekranda gösterme
Dahili Veri Kaydı	Manuel veya otomatik olarak en fazla 255 ölçüm kaydı
Otomatik Kayıt Aralığı	1.0 . . . 10.0 saniye
Bilgisayar Bağlantısı	USB Device bağlantısı ve PC uygulaması desteği
Bilgisayar Kayıt Formatları	TXT ve CSV
Giriş Direnci	300mV voltaj kademesinde yaklaşık 100MΩ, diğer voltaj kademelerinde yaklaşık 10MΩ
Aralık Aşımı Göstergesi	Ekranda overload uyarısı
Ekran Parlaklığı	%0 . . . %100 arasında ayarlanabilir
Otomatik Kapanma	15 dakika, 30 dakika, 45 dakika, 1 saat, 2 saat, 3 saat veya kapalı
Batarya	4400mAh dahili şarj edilebilir batarya
Çalışma Süresi	Çalışma koşullarına bağlı olarak yaklaşık 10 saat
Şarj ve Güç Bağlantısı	USB Type-C, DC 5V
Uyumlu Adaptör	5V / 2A USB adaptör, adaptör kutu içeriğine dahil değildir
Güvenlik Sınıfı	CAT I 1000V, CAT II 600V
Akım Giriş Sigortaları	600mA / 250V ve 10A / 250V, 5 × 20 mm
Uygunluk Standartları	EN 61010-1 ve EN 61326-1
Çalışma Ortamı	0°C . . . +40°C
Depolama Ortamı	-25°C . . . +50°C

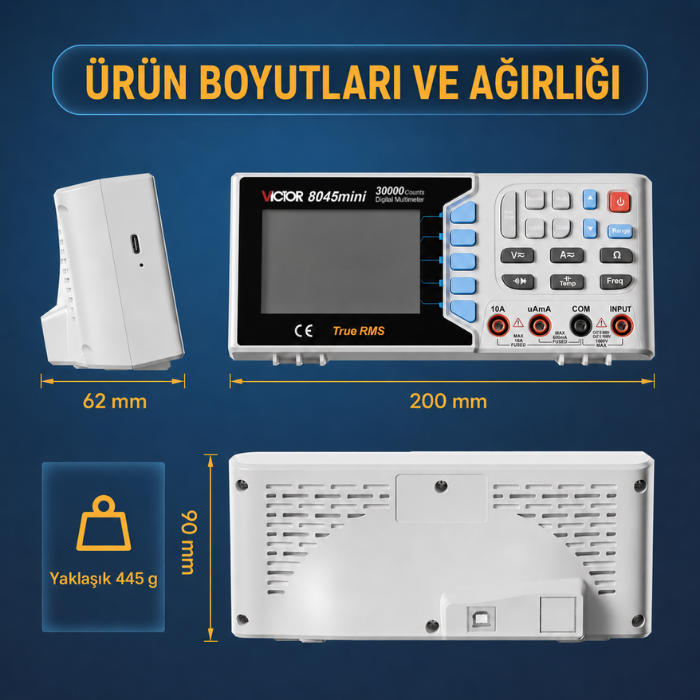

Boyut	200 × 90.6 × 62 mm
Ağırlık	Yaklaşık 440 g
