KC-05 Konik Uçlu Delik Çap Ölçer | 0.1 - 5 mm

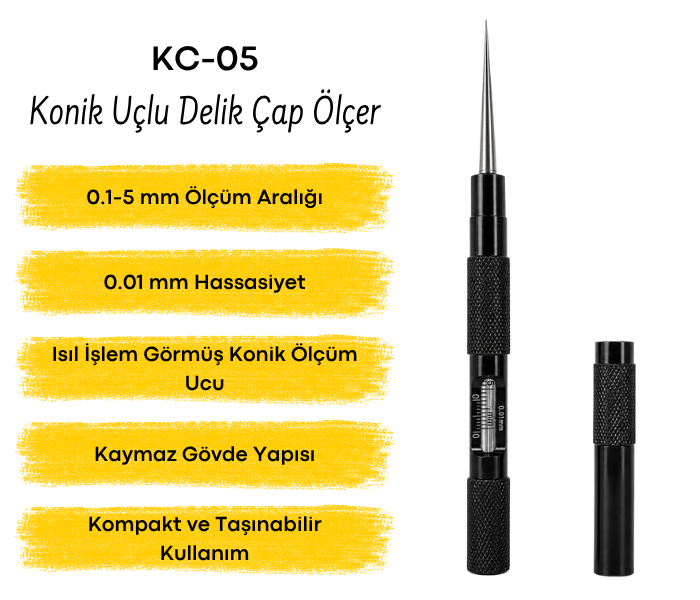

KC-05 konik uçlu delik çap ölçer, küçük deliklerin iç çapını pratik şekilde ölçmek için kullanılan hassas mekanik ölçüm cihazıdır. Konik ölçüm ucu sayesinde delik içine yerleştirilerek ölçüm alınır; ana skala ve verniyer skala birlikte okunarak 0.01 mm hassasiyetle çap değeri belirlenir. Küçük çaplı deliklerin kontrolü, atölye uygulamaları, parça ölçümü ve hassas mekanik işlemler için uygundur.

KC-05 Konik Uçlu Delik Çap Ölçer Özellikleri

- KC-05 konik uçlu delik çap ölçer, küçük çaplı deliklerin iç ölçüsünü kontrol etmek için kullanılan mekanik bir ölçüm aracıdır.
- 0.1-5 mm ölçüm aralığı sayesinde ince ve dar delik çaplarının kontrolünde kullanılabilir.
- 0.01 mm okuma hassasiyeti, küçük çap farklarının daha net değerlendirilmesine yardımcı olur.
- Kumpasla ölçülmesi zor olan küçük deliklerde pratik bir kontrol çözümü sunar.
- Ana skala ve yardımcı verniyer skala yapısı sayesinde mekanik olarak hassas okuma yapılabilir.
- Pil, ekran veya elektronik devre gerektirmediği için doğrudan ve kolay şekilde kullanılabilir.

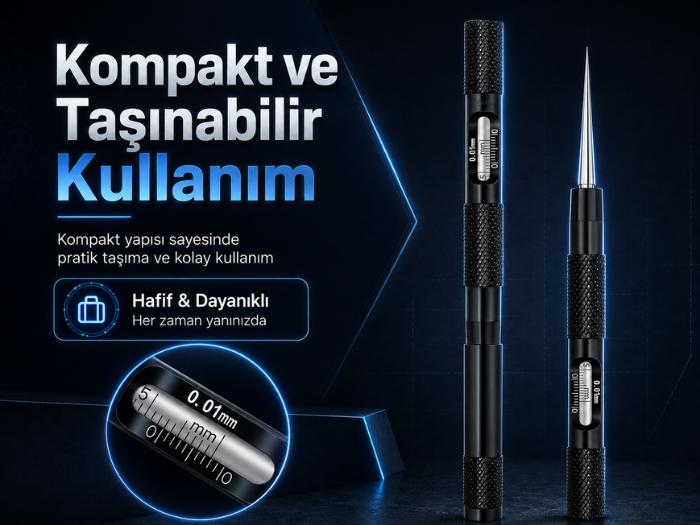

- Kompakt yapısı sayesinde atölye, teknik servis, üretim ve kalite kontrol alanlarında rahatça kullanılabilir.
- Hassas imalat, kalıpçılık, modelleme, bakım-onarım ve küçük parça kontrolleri için uygundur.
- Hassas konik uç yapısı nedeniyle darbe, düşme ve sert temaslara karşı dikkatli kullanılmalıdır.
- Ölçüm sonrası konik ucun korunması için koruma kapağının takılması önerilir.

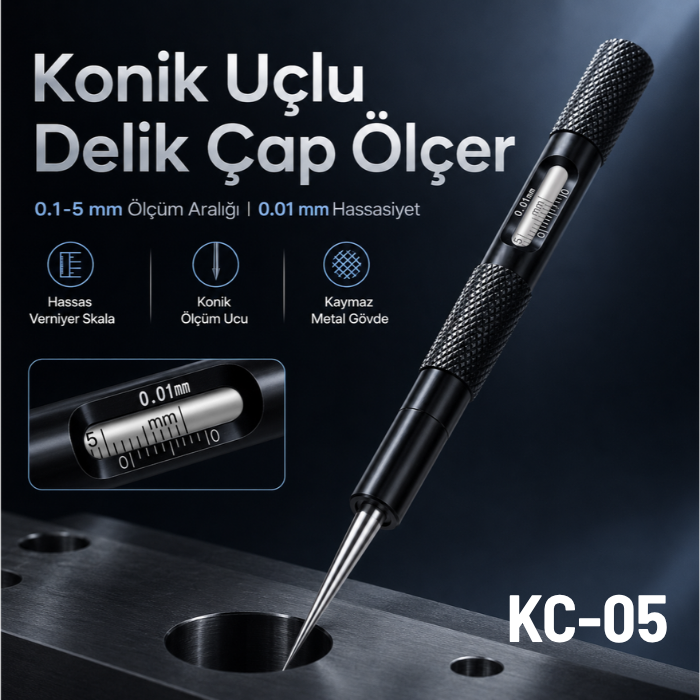

KC-05 konik uçlu delik çap ölçer, 0.1-5 mm aralığındaki küçük çaplı deliklerin mekanik olarak kontrol edilmesini sağlar; verniyer skala yapısı sayesinde 0.01 mm hassasiyetle okuma yapılabilir.

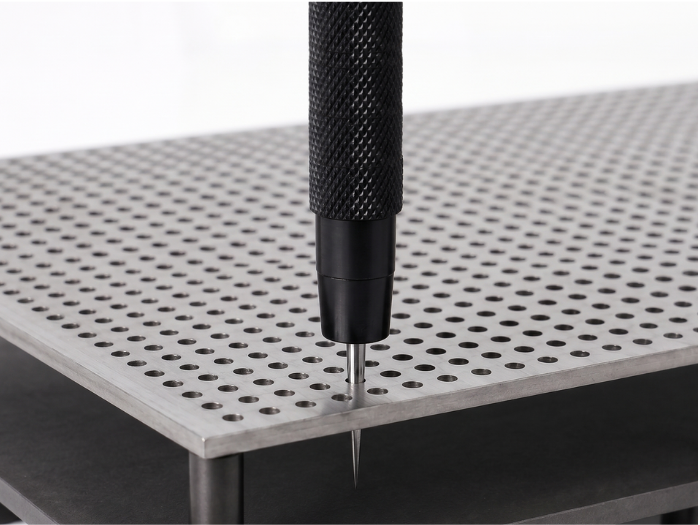

KC-05 konik uçlu delik çap ölçer; perfore sac üretimi, kalite kontrol, CNC işleme ve kalıp imalatı gibi farklı endüstriyel süreçlerde küçük çaplı delik ve açıklık kontrolleri için pratik kullanım sağlar.

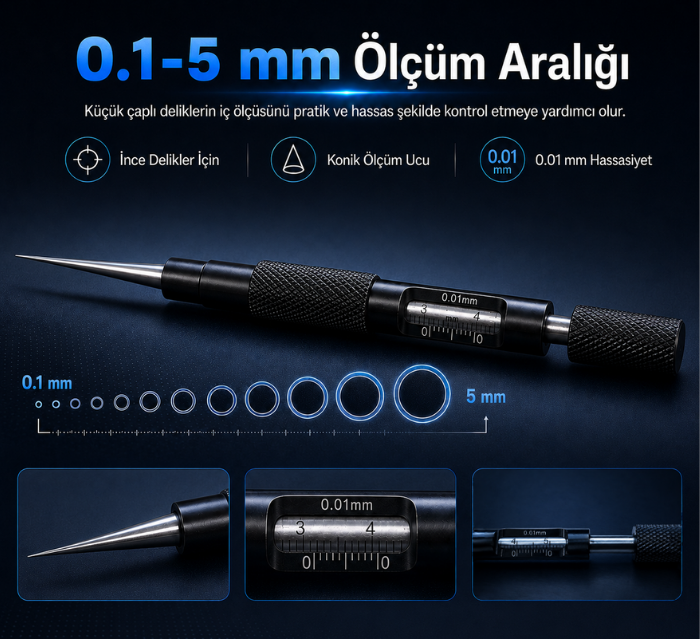

KC-05, 0,1 mm’den 5 mm’ye kadar olan delik çapı kontrollerinde konik uç ve mekanik skala yapısıyla küçük ölçü farklarının kolayca değerlendirilmesine yardımcı olur.

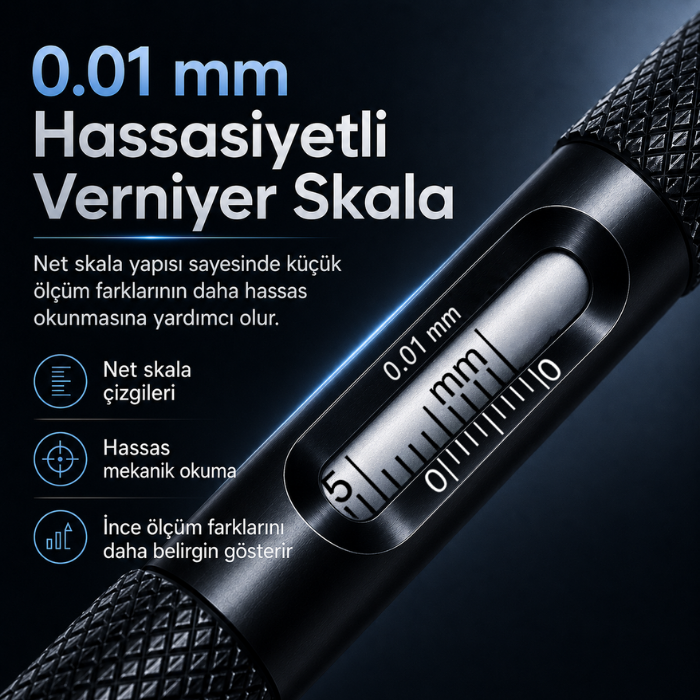

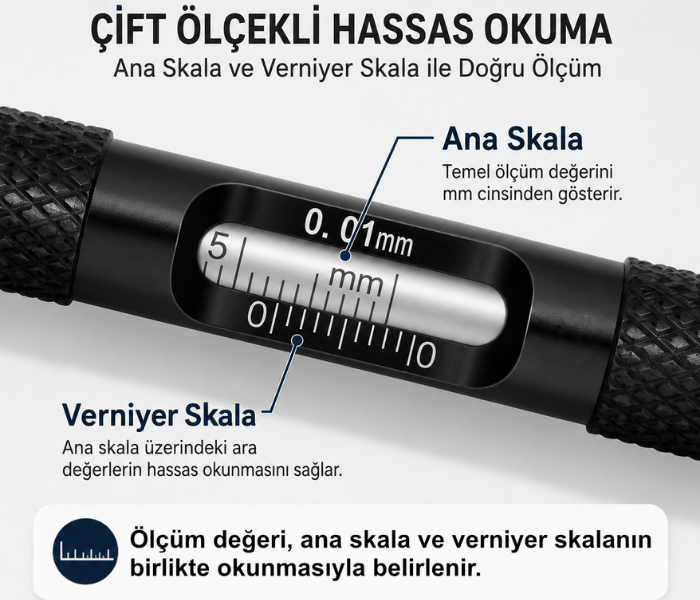

KC-05’in ana skala ve verniyer skala yapısı, küçük çaplı delik ölçümlerinde mekanik okuma yapılmasını sağlar; 0,01 mm bölüntü değeriyle ölçüm farklarının daha net takip edilmesine yardımcı olur.

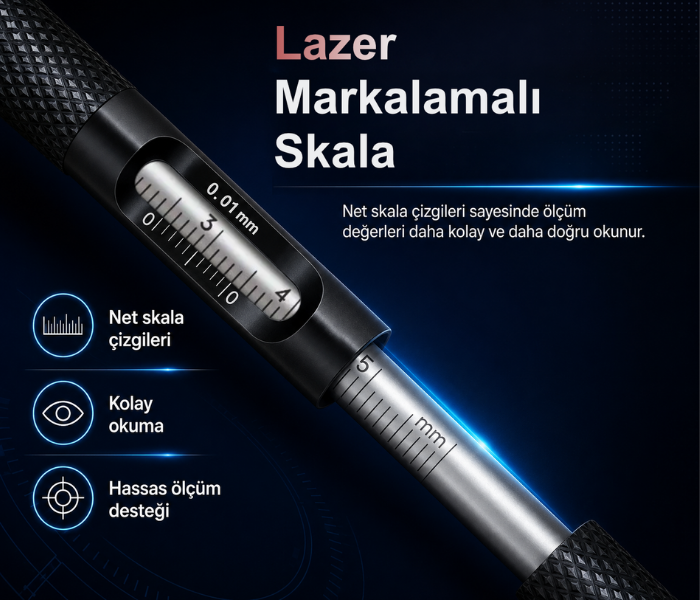

Lazer markalamalı skala yapısı, delik çapı ölçümlerinde ana değer ve ek hassas okumanın kolayca takip edilmesine yardımcı olur. Okunaklı çizgiler sayesinde ölçüm değeri pratik şekilde değerlendirilebilir.

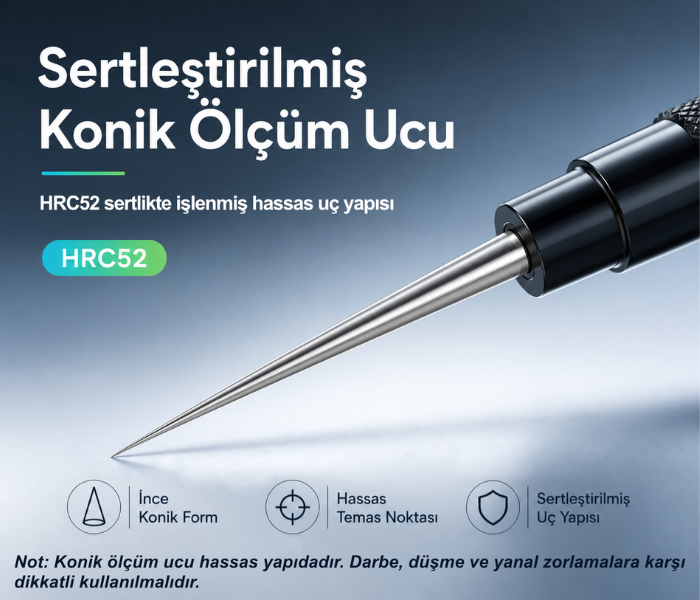

KC-05’in ısıl işlem görmüş konik ölçüm ucu, küçük çaplı deliklerde kontrollü temas sağlayarak ölçüm değerinin mekanik skala üzerinden okunmasına yardımcı olur. Hassas uç yapısı nedeniyle darbe ve yanal zorlamalara karşı dikkatli kullanılmalıdır.

Konik Delik Çap Ölçer Nasıl Kullanılır?

- Konik delik çap ölçer, küçük çaplı deliklerin iç ölçüsünü mekanik olarak okumak için kullanılır. Cihazda iki ayrı skala bulunur: üstteki ana skala milimetre değerini, alttaki verniyer skala ise 0.01 mm hassasiyetli ek değeri gösterir.

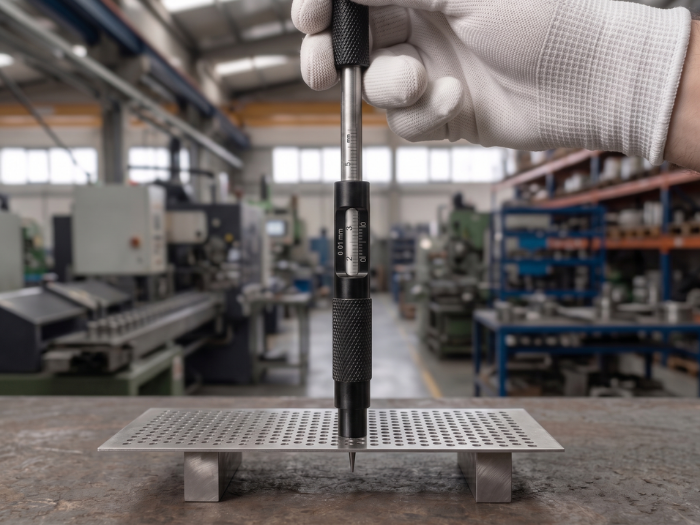

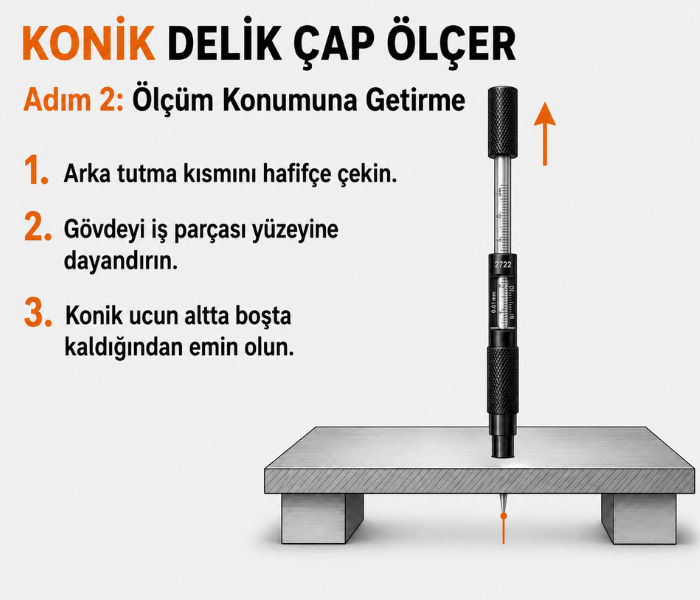

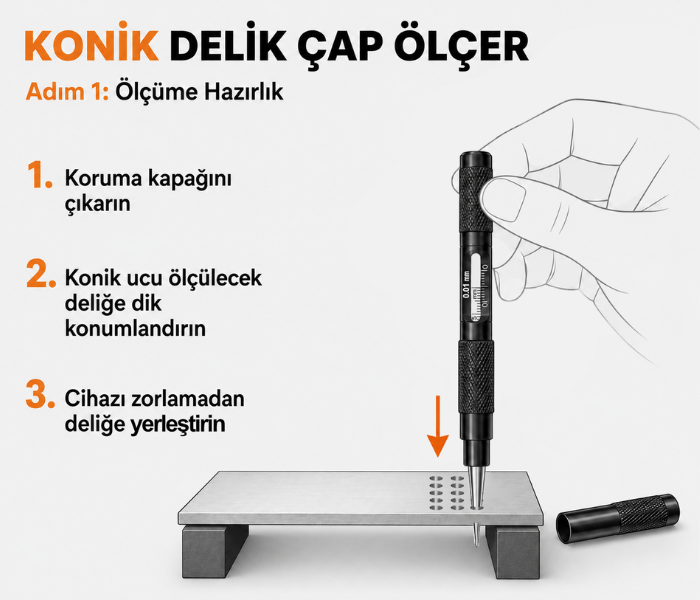

- Ölçüm yapmak için önce cihazın konik ucu ölçülecek deliğe dik şekilde yerleştirilir. Uç, deliğe hafifçe oturana kadar ilerletilir. Bu işlem sırasında cihaz zorlanmamalı, ölçüm ucu deliğe bastırılarak sokulmamalıdır. Daha sonra sürgülü kısım iş parçasının yüzeyine dayandırılır ve skala üzerinden değer okunur.

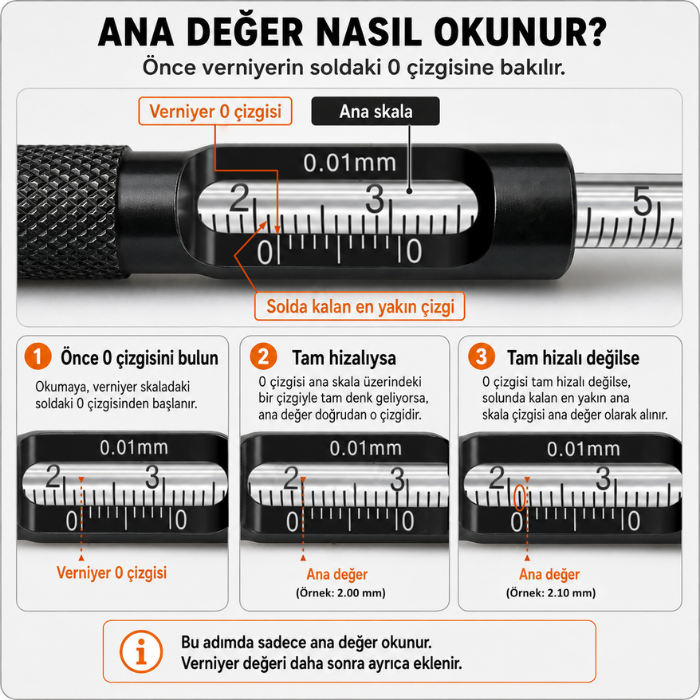

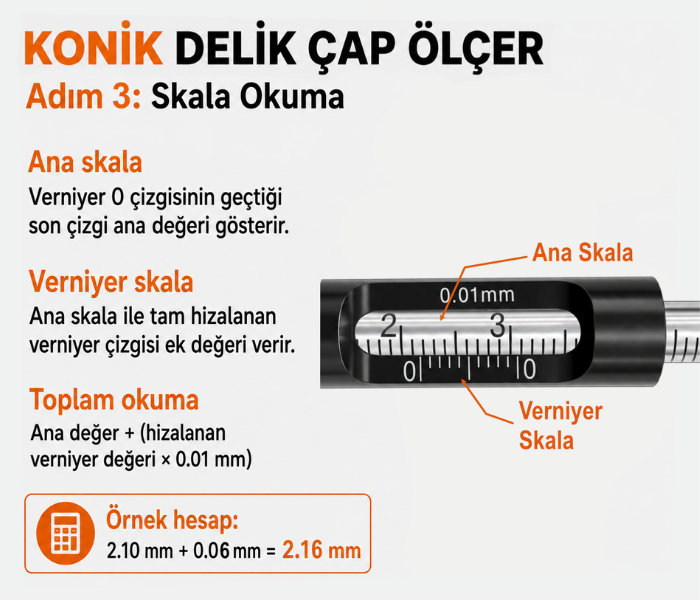

- Okuma işleminde önce verniyer skaladaki soldaki 0 çizgisine bakılır. Bu 0 çizgisi, üstteki ana skala üzerinde hangi değeri geçmişse ana değer olarak o alınır. Eğer 0 çizgisi ana skaladaki bir çizgiyle tam hizalıysa ölçüm değeri doğrudan o çizgidir. Eğer tam hizalı değilse, 0 çizgisinin solunda kalan en yakın ana skala çizgisi okunur.

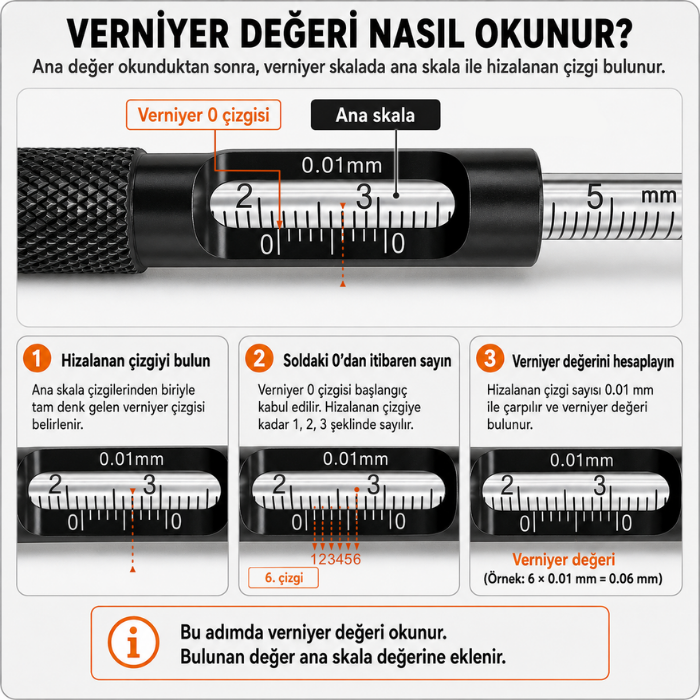

- Ardından verniyer okuması yapılır. Bunun için alttaki verniyer skalada, üstteki ana skala çizgilerinden biriyle aynı hizaya gelen çizgi bulunur. Verniyerde soldaki 0 çizgisi başlangıç kabul edilir; 0’dan sonraki çizgiler 1, 2, 3 şeklinde sayılır. Hangi çizgi ana skala ile hizalanıyorsa, o sayı 0.01 mm ile çarpılır ve ana değere eklenir.


- Örneğin verniyerin 0 çizgisi ana skalada 2.1 mm çizgisini geçmiş, ancak 2.2 mm çizgisine gelmemişse ana değer 2.10 mm alınır. Verniyerde 6. çizgi ana skala ile hizalanıyorsa ek değer 6 × 0.01 mm = 0.06 mm olur. Bu durumda ölçüm sonucu:

2.10 mm + 0.06 mm = 2.16 mm

- Sonuç olarak cihazın okuması 2.16 mm olarak değerlendirilir.

- Doğru ölçüm için cihaz deliğe dik tutulmalı, skala göz hizasında okunmalı ve parlama ya da açı kaynaklı okuma hatalarına dikkat edilmelidir. Ölçümden sonra hassas konik uç koruma kapağıyla kapatılmalıdır.

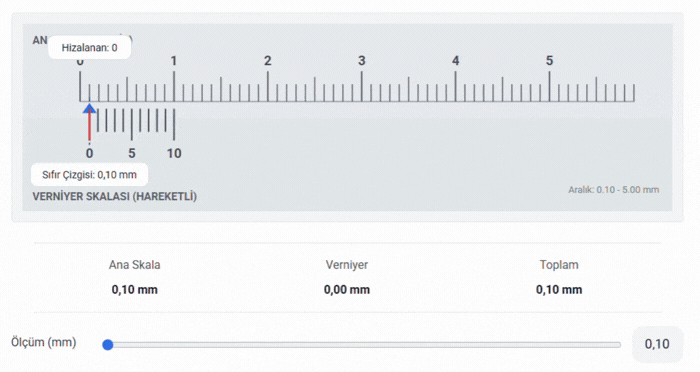

KC-05 Skala Okuma Animasyonu

Bu animasyon, KC-05 konik uçlu delik çap ölçerde ana skala ve verniyer skala okumasının nasıl yapıldığını örnek ölçüm üzerinden gösterir. Verniyerin sol 0 çizgisiyle ana değer belirlenir, hizalanan verniyer çizgisi ise 0.01 mm hassasiyetli ek değerin okunmasına yardımcı olur.
