GY-4
Loyka GY-4 dijital meyve sertlik ölçer cihazı; meyvenin olgunluğunu kontrol etmek için kullanılan 0.2 ~ 15kgf/cm2 (×105 Pa), 2 ~ 15kgf/cm2 (×105 Pa) ve 0.4 ~ 30kgf/cm2 (×105 Pa) kapasiteli dijital meyve sertlik ölçerdir.
Loyka GY-4 dijital meyve sertlik ölçer cihazı; meyvenin olgunluğunu kontrol etmek için kullanılan 0.2 ~ 15kgf/cm2 (×105 Pa), 2 ~ 15kgf/cm2 (×105 Pa) ve 0.4 ~ 30kgf/cm2 (×105 Pa) kapasiteli dijital meyve sertlik ölçerdir. Penetrometre olarak adlandırılan sertlik ölçer cihazı meyve üzerine bastırılır ve sertlik değeri okunur. Meyvenin olgunluğu; meyve rengi, şekli ve sertliğine göre belirlenebilir.
- Loyka GY-4 meyve sertlik ölçer cihazı; 30kgf/cm2 (×105 Pa) kadar meyvelerin sertlik değerini ölçen ve dijital ekranında gösteren bir ölçüm cihazıdır.

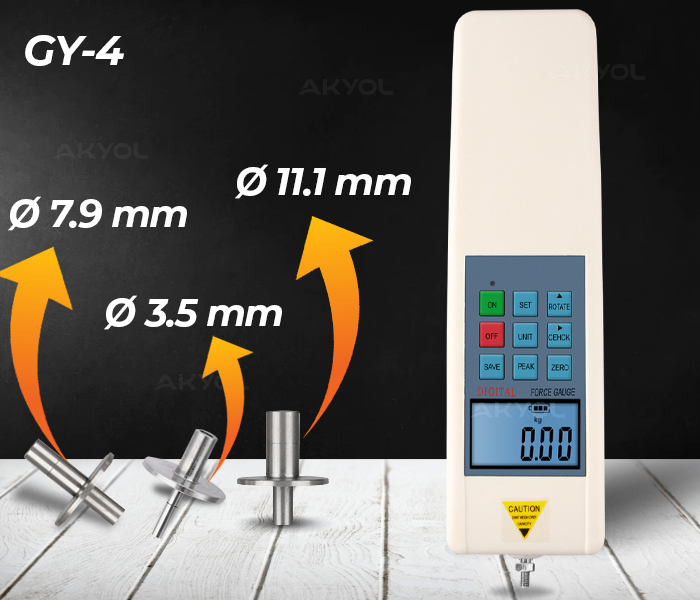

- Bu meyve sertlik ölçüm cihazının en büyük özelliği Ø11.1 mm - Ø7.9 mm ve Ø3.5 mm olan 3 farklı baskı uçlarının hepsine sahip olmasıdır.
- Diğer bir önemli özelliği ise; ölçtüğü sertlik değerlerini hem kendi hafızasında kaydetmesi, hem de bilgisayar ortamında kayıt yapabilmesidir.
- Bu penetrometre cihazının Gerçek zamanlı mod ve Peak modu olmak üzere iki farklı ölçüm modu bulunmaktadır. İlk mod gerçek zamanlı mod olarak adlandırılmaktadır, değerler ekranda sürekli gözükmektedir. Diğer mod PEAK modudur. PEAK modunda ise ölçülecek ürün üzerine prob bastırıldığında çıkan değer, ekranda sabit bir şekilde kalmaktadır.
- Kiraz, üzüm, çilek, elma, armut, avakado, şeftali, nektarin, kayısı, mango vb. meyve sertliklerini ölçmek için bu cihaz kullanılmaktadır.
- Ürünün hasat zamanındaki meyve eti sertliği, hasat sonrası dayanma gücünü de belirleyen önemli faktördür. Ayrıca et sertliğinin değişimi olgunlaşma ile yakından ilişkilidir.
- Dijital meyve sertlik ölçer ile ölçüm yaparak doğru hasat zamanını ve olgunlaşma evresini öngörebilirsiniz.

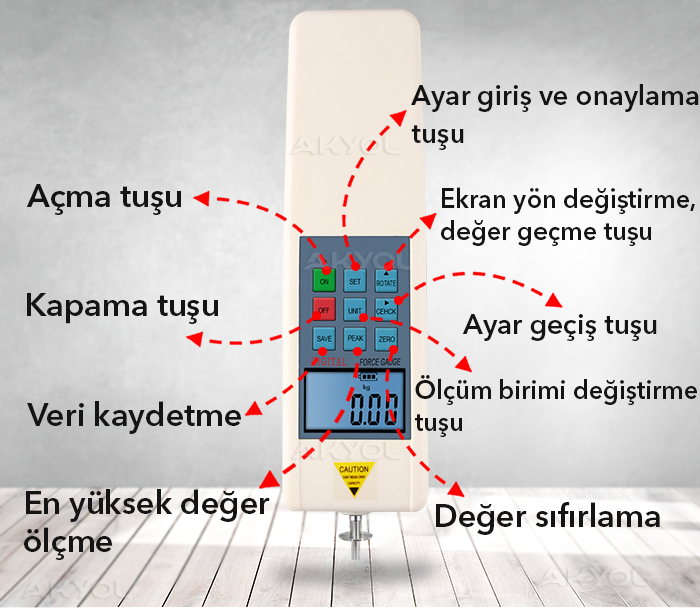

- "UNIT" butonuna basılıp N, kg ve lbs birimlerinden biri seçilerek herhangi bir ölçüm birimi ile sertlik ölçümü yapabilmektedir.
- Ölçüm cihazında bulunan "ROTATE" değiştirme butonu ile yapacağınız ölçüm türüne göre ekranın yönünü değiştirebilirsiniz.
- "CEHCK" butonu ile cihazın hafızasına kaydettiğiniz ölçüm değerlerini görebilirsiniz. Ayrıca ayarlar arasında geçiş yapabilirsiniz.
- "SET" butonu ile ayrıntılı ayar fonksiyonu yapabilirsiniz.
- "ON/OFF" butonu ile cihazı manuel olarak açıp kapatabilirsiniz. Ayrıca cihaz ile 10 dakika boyunca işlem yapmadığınız takdirde cihaz kendisini otomatik olarak kapatır.

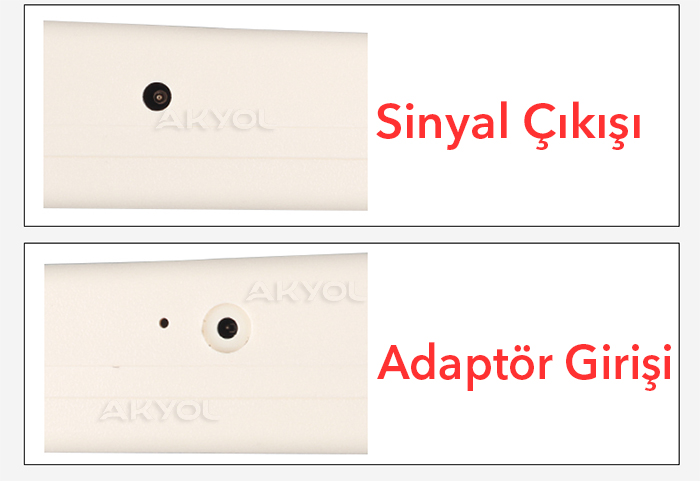

- Meyve sertlik ölçer cihazını RS232 kablosu ile bilgisayara bağlayarak ölçüm sonuçlarını excel formatında veya ve print şeklinde alabilirsiniz.
- Cihazı bilgisayara bağlamanız için "RS232 to USB" çeviricisi gerekmektedir. Bu çeviriciyi satış temsilcimizi arayarak opsiyonel olarak satın alabilirsiniz.

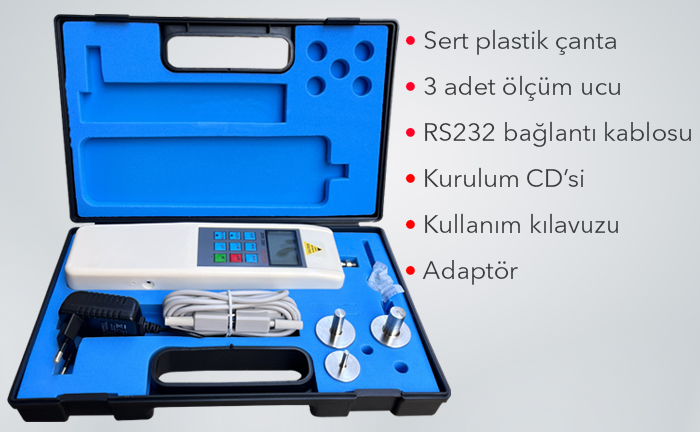

- GY-4 elektronik meyve sertlik ölçer cihazı kutusu içerisinde cihazın kendisi, Ø11.1 mm - Ø7.9 mm - Ø3.5 mm çapında baskı ucu, şarj adaptörü , 1 adet RS232 kablosu, yazılım kurulum CD'si ve kullanım kılavuzu çıkmaktadır.
YAZILIM İLE İLGİ GÖRSELLER
CİHAZI BİLGİSAYARA NASIL BAĞLARIM ?
1 - GY-4 dijital meyve sertlik ölçer cihazını RS232 kablosu ile bilgisayara bağlayın ve cihazı açın.
Not: Eğer bilgisayarınızda RS232 girişi yoksa bunun için bir çevirici almanız gerekiyor.
2 - Cihazın kutusundan çıkan CD yi bilgisayarınıza takarak "MulForce_EN" dosyasını bilgisayarınıza aktarın.
3 - "Force.exe" simgesine tıklayın ve yazılımı açın.
4 - Sırasıyla "SET" -> "Connect Style" - "OK" adımlarını uygulayın.
5 - Sol kısımda bulunan "Control" kısmından "Connect" diyerek cihazı bilgisayara bağlayabilirsiniz.
6 - "Angular display" kısmında da cihazın sonuçlarını anlık olarak takip edebilirsiniz.
CİHAZDA KAYIT İŞLEMİNİ NASIL YAPARIM ?
1- "Force.exe" simgesine tıklayarak yazılımı açın.
2 - Sırasıyla "SET" -> "New Test" -> "TestItem" bu kısma bir isim vererek yeni bir test tablosu açınız.
3 - "Chart display" kısmında "START" butonuna tıklayarak cihazın kayıt almasını sağlayabilirsiniz. "Angular display" kısmında cihazın sonuçlarını anlık olarak takip edebilirsiniz.
4- Aynı tablo da birden fazla kayıt yapabilirsiniz. "Start" butonu ile başlayıp "Stop" ile bitirdiğiniz her bir kayıt farklı bir satır numarası ile kayıt edilir.
5 - Programın sol üst kısmında kırmızı yazı ve siyah arkaplanlı yazılan yazı tablonun satır numarasıdır.

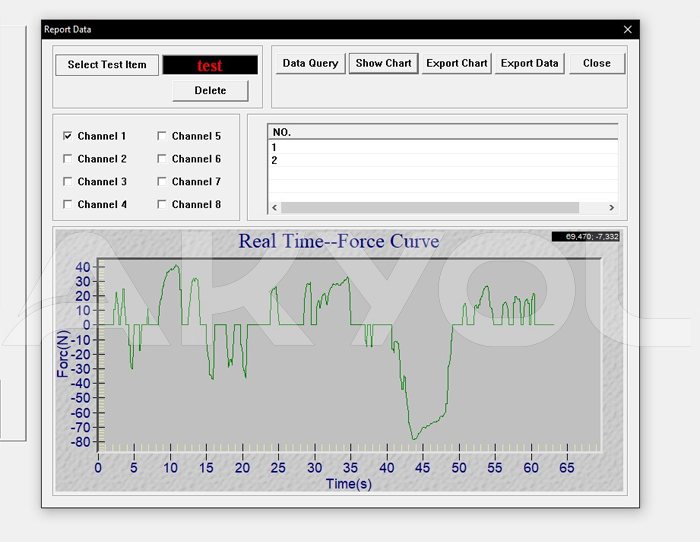

CİHAZDA RAPORLAMA NASIL YAPILIR ?
1 - "Force.exe" simgesine tıklayarak yazılımı açın.
2 - Sırasıyla "Report" -> "Data Query" "Select Test Item" den oluşturduğunuz tablo ismini seçin.
3 - Sol kısımdan "Channel 1" tikini işaretleyin.
4 - "Data Query" ile tablolarınızı sıralayabiilirsiniz.
5 - Tablo satır numarasını seçin. "Show Chart" diyerek tablo satır sırasındaki veriyi görüntüleyebilirsiniz.
6 - "Export Chart" diyerek ekranda gördüğünüz grafik görselinin çıktısını alabilirsiniz.
7 - "Export Data" diyerek ölçüm sonuçlarınızı excel formatında alabilirsiniz.
Not:Excele aktardıktan sonra verilerde sorun olursa excelde sırası ile şu adımları izleyiniz.
1 - "A" sütununda bulunana tüm verileri seçin.
2 - "Hücreleri biçimlendir" -> "Tarih" -> "14.3" olacak şekilde güncelleyin.
3 - "A" tablosundaki tüm verileri seçin ve verileri sola yaslayın.
Ölçüm Aralığı | 0.2 ~ 15kgf/cm2 (×105 Pa) 2 ~ 15kgf/cm2 (×105 Pa) 0.4 ~ 30kgf/cm2 (×105 Pa) |
---|---|
Hassasiyet | ±0.5% |
Çözünürlük | 0.01kgf/cm2 |
Baskı Ucu Çapı | Ø11.1mm - Ø7.9mm - Ø3.5mm |
Baskı Derinliği | 10 mm |
Güç Kaynağı | Şarj edilebilir batarya |
Şarj Süresi | 4-6 saat |
Çalışma Sıcaklığı | 5℃ . . . 35℃ |
Saklama Sıcaklığı | 0℃ . . . 60℃ |
Sürekli Kullanımda Pil Süresi | Yaklaşık 10 saat |

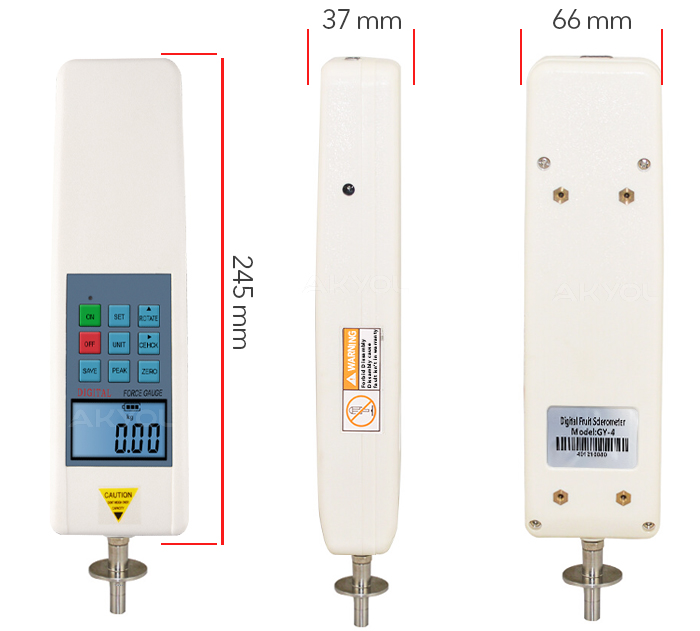

Ölçüler | 245 x 66 x 37 mm |
Ağırlık | 590 gr |
